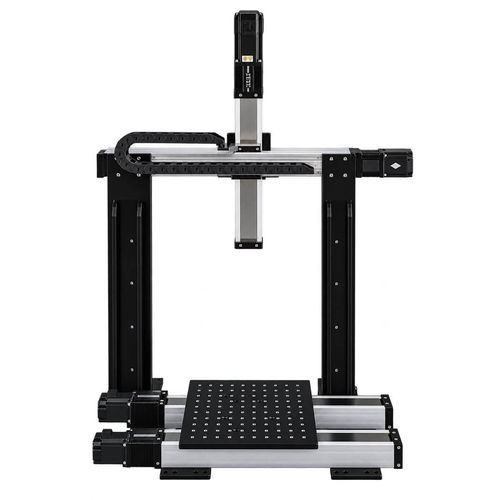

Kartesisches Linearportalmodul FSL60IS-TP

Kugelgewindespindelelektrischdoppelt

Produktübersicht
Prüfplattform für Probenverschiebung basierend auf den vollständig geschlossenen FSL-Modulen von FUYU Technology. Modell FSL60IS-TP mit Doppelantrieb auf der X-Achse für erhöhte Steifigkeit, C5 geschliffenen Kugelgewindespindeln und servo-geregeltem Closed-Loop-Encoder. Staubgeschlossene Ausführung; unterstützt Mehrachsen-Kopplung und OEM-Anpassungen. Geliefert als komplette Servolösung für präzise Verschiebe- und Positionierprüfungen.

Abmessungen & Genauigkeit

• Beispielhublängen: X 400 mm, Y 550 mm, Z 300 mm
• Wiederholpositioniergenauigkeit: ±0,02 mm
• Positionsgenauigkeit: 0,01 mm

Wichtige Parameter

• Serie / Modell: FSL60IS-TP
• Hubbereich (Produkt): 50 mm – 1050 mm
• Hubbereich (Serie): 50 mm – 12000 mm
• Max. Geschwindigkeit: 200 mm/s
• Max. Last: 70 kg (Serienbereich 3 kg – 180 kg)

Typische Anwendungen

• Präzisionstests an Universitäten und F&E
• Medizinische Geräte und Laborautomation
• Elektronikmontage und Sichtprüfung
• Integration in automatisierte Produktionslinien und Pick-and-Place-Anwendungen

Technische Merkmale

• Module: FUYU Technology FSL vollständig geschlossene Module
• Antrieb: Doppelantrieb X-Achse für erhöhte Steifigkeit
• Gewindespindel: C5 geschliffene Kugelgewindespindeln
• Steuerung: Encoder im Closed-Loop, vollständiges Servosystem
• Umgebung: staubgeschlossene Module
• Anpassung: unterstützt Mehrachsen-Kopplung und OEM-Builds
• Zertifizierungen (Unternehmensniveau): CE, FCC, RoHS, TUV, ISO9001
