Kugelgewindespindel-Linearführung FTH14FSK80FSK40IS-TM

kompakt2-AchsHochleistung

Kurzbeschreibung

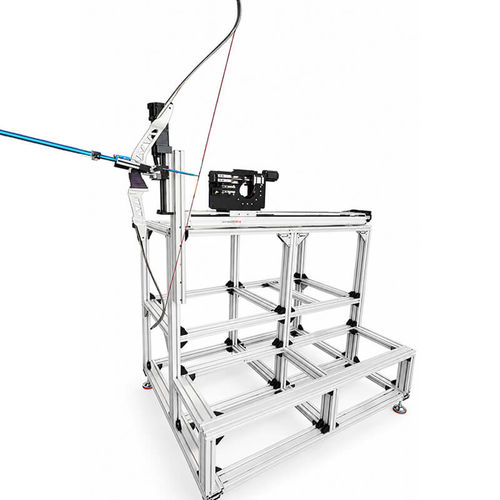

Die Bogenschießprüfgeräte FTH14, FSK80 und FSK40 wurden auf Automatisierung umgerüstet. Sie verfügen über automatische Spann- und Auslösemechanismen, einen Hub von 100 mm (bei FSK80-Beispiel) und eine Nennlast von 10 kg. Das System unterstützt automatisches Spannen, zyklische Tests und Datenerfassung für den unbeaufsichtigten Betrieb.

Einzelne Hublängen (Beispiele)

• FSK80 – 100 mm
• FSK40 – 50 mm
• FTH14 – 1300 mm

Beschreibung des Linearmoduls
Das von FUYU entwickelte Doppelspur-Linearmodul mit einer Modulkörperbreite von 14 cm zeichnet sich durch besonders ruhigen Lauf, hohe Stabilität, geräuscharmen Betrieb und Eignung für hohe Belastungen aus. Es zählt zu den Hauptprodukten auf dem internationalen Markt und wird in automatisierten Anlagen eingesetzt, darunter Positionier-, Spann- und Transportvorrichtungen.

Anwendungsbeispiele

• Elektronikmontage
• Flüssigkeitsinjektions- und -abfüllanlagen
• Punktschweißanlagen
• Leiterplatten- und Waferbox-Positioniervorrichtungen
• Objektaufnahmesäulen

Merkmale

• Unterstützt automatisches Spannen, zyklische Tests und Datenerfassung für unbeaufsichtigten Betrieb
• Geräuscharmer Lauf
• Hohe Stabilität und Belastbarkeit

Caractéristiques / spécifications techniques

• Serie: FTH14FSK80FSK40IS-TM
• Hubbereich (gesamtangabe): 50 mm–1250 mm
• Individuelle Hublängen: FSK80 – 100 mm; FSK40 – 50 mm; FTH14 – 1300 mm
• Modulbreite: 135 mm
• Wiederholgenauigkeit der Positionierung (bei Bogenschießprüfgeräten): ±0,01 mm
• Positioniergenauigkeit des Doppelspur-Linearmoduls (Angabe Seite Produktbeschreibung): ±0,02 mm
• Führungen (Schlitten-/Schienenangaben): 5 / 10 / 20 mm
• Geschwindigkeitsbereich (angegeben): 250 / 500 / 1000 mm/s² (Angabe in Quelltext)
• Horizontale Tragfähigkeit: 110 / 90 / 40 kg
• Vertikale Tragfähigkeit: 30 / 25 / 10 kg
• Nennlast (Beispielangabe für Prüfgeräte): 10 kg
