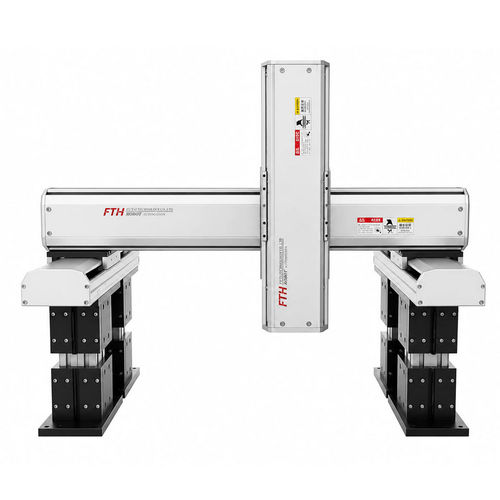

XYZ-Positioniertisch FTH14

mit Linearmotorelektrischmit linearem Servomotor

Kurzbeschreibung
Die FTH14 ist eine zentrale Getriebeeinheit für Graviermaschinen mit hochpräziser Kugelumlaufspindel und Linearführung; im Produkttext wird eine Wiederholgenauigkeit von +0,01 mm genannt. Das System verfügt über einen 300 mm hohen Aluminiumsockel. Die halboffene Bauweise schützt vor Staub und Spänen und reduziert den Wartungsaufwand um ca. 60 %, was Zuverlässigkeit und Kosteneffizienz erhöht.

Hub / Konfiguration
Benutzerdefinierter Hub: X-Achse 300 mm, Y-Achse 700 mm, Z-Achse 300 mm.

Modulbeschreibung
Das von FUYU entwickelte Doppelspur-Linearmodul mit einer Breite von 140 mm zeichnet sich durch einen besonders ruhigen Lauf, hohe Stabilität und Eignung für hohe Belastungen aus. In der Produktbeschreibung wird eine Positioniergenauigkeit / Wiederholgenauigkeit von ±0,02 mm genannt. Typische Anwendungen umfassen automatisierte Anlagen wie Positionier-, Spann- und Transportvorrichtungen, Elektronikmontage, Flüssigkeitsinjektions- und -abfüllanlagen, Punktschweißanlagen sowie Leiterplatten- und Waferbox-Positioniervorrichtungen.

Technische Merkmale (aus Produkttext und Datenliste)

• Serie: FTH14IS-H
• Hubbereich: 50 mm–1250 mm
• Modulbreite: 135 mm
• Wiederholgenauigkeit der Position: 0,02 mm (in der Datenliste aufgeführt)
• Im Einleitenden Text genannte Wiederholgenauigkeit (FTH14): +0,01 mm
• Führungen: 5 / 10 / 20 mm
• Geschwindigkeitsbereich: 250 / 500 / 1000 mm/s (angegeben als mm/s² im Quelltext, hier als Bewegungs-/Geschwindigkeitsangaben übernommen)
• Horizontale Tragfähigkeit (je nach Ausführung): 110 / 90 / 40 kg
• Vertikale Tragfähigkeit (je nach Ausführung): 30 / 25 / 10 kg

Material / Schutz / Wartung
Aluminiumsockel (300 mm hoch); halboffene Bauweise zum Schutz vor Staub und Spänen; reduzierte Wartungsanforderungen (~60 % weniger Wartungsaufwand laut Herstellerangabe).

Typische Einsatzgebiete

• Elektronikmontage
• Positionier- und Spannvorrichtungen
• Flüssigkeitsinjektions- und Abfüllanlagen
• Punktschweißanlagen
• Leiterplatten- und Waferbox-Positioniervorrichtungen
• Objektaufnahmesäulen und allgemeine Automatisierung

Caractéristiques / spécifications techniques

• Modellreihe: FTH14IS-H
• Hubbereich: 50 mm – 1250 mm
• Modulbreite: 135 mm (andere Stellen geben 140 mm als Baubreite des Doppelspurmoduls an)
• Wiederholgenauigkeit: +0,01 mm (Produktintro, FTH14) / 0,02 mm (Datenliste)
• Führungen: 5 mm / 10 mm / 20 mm
• Geschwindigkeitsoptionen: 250 / 500 / 1000 mm/s
• Horizontale Tragfähigkeit: 110 kg / 90 kg / 40 kg (variierende Ausführungen)
• Vertikale Tragfähigkeit: 30 kg / 25 kg / 10 kg (variierende Ausführungen)
• Sockelhöhe: 300 mm (Aluminiumsockel)
