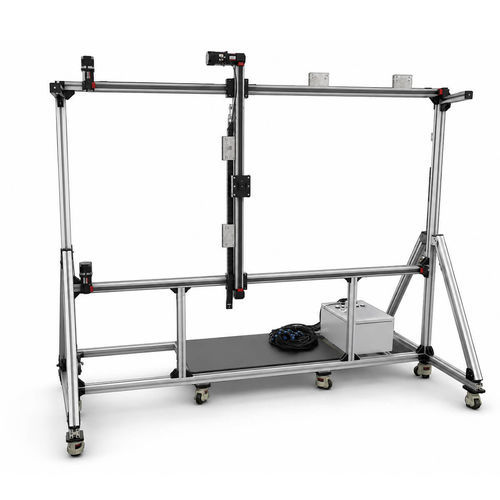

Portal-Positioniertisch FPB45IS-VIE

linearXYZmotorisiert

Kurzbeschreibung

• FPB45 Doppelwellen-Zahnriemen-Portalmodul für Motion-Camera-Aufnahmesysteme.
• Hochsteife Doppelwellen gewährleisten vibrationsfreie, reibungslose Bewegungen für klare Aufnahmen.
• Geräuscharmer Hochgeschwindigkeits-Riemenantrieb ermöglicht flexible Schussumschaltung.
• Einstellbarer Hub mit servogesteuerter Präzisionspositionierung, stabile Kamerabelastung für dynamische Produktaufnahmen, kurze Videoverfolgung und industrielle Zeitrafferaufnahmen.
• Einfache Montage, kostengünstige professionelle Schiebeschusslösung.

Eigenschaften (aus Produktbeschreibung)

• Benutzerdefinierter Hub: X-Achse 1400 mm, Y-Achse 1000 mm (beispielkonfiguration).
• Wiederholgenauigkeit der Positionierung: ±0,02 mm.
• Positionsgenauigkeit (angegeben): 0,05 mm.
• Hubbereich (Serie): 100 mm–3900 mm.
• Höchstgeschwindigkeit: 2000 mm/s.
• Maximale Belastung: 15 kg (je nach Ausführung).

Ausgewählte System- und Motorparameter (Auszug, Tabelle repräsentiert)
Allgemeine Systemparameter:
Positionsgenauigkeit (mm): ±0,05
Leiterschraubendurchmesser (mm): 70
Beschleunigungs- und Verzögerungszeit (S): 0,5

400-W-Servomotor (Auszug):
Horizontal: Beladungen 2–15 kg → Volle Geschwindigkeit 2000 mm/s
Vertikal: Beladungen 2–10 kg → Volle Geschwindigkeit meist 2000 mm/s (bei 10 kg z. T. 1500 mm/s)
Seitlich montiert / Heben: ähnliche Kennwerte, Volle Geschwindigkeit bis 2000 mm/s je nach Belastung

5756 Schrittmotor (4A Stromstärke, Auszug):
Horizontal: bei 2–4 kg Volle Geschwindigkeit 1000 mm/s; bei höheren Lasten reduziert (z. B. 6 kg → 800 mm/s, 10–12 kg → 600–500 mm/s)
Vertikal (kleinere Lasten): z. B. 1–3 kg → Volle Geschwindigkeit 800–300 mm/s je nach Last

Geräuschpegel: dB ≤65 dB

Produktserie / Modellhinweis
Serie: FPB45IS-VIE

Zusätzliche Hinweise

• Modulares Mehrachsen-Design möglich; Hubbereiche von sehr kurz bis mehreren Metern (serienneutrale Angabe).
• Anwendungen: Sichtprüfung, Motion-Capture, industrielle Bildverarbeitung und ähnliche Automationsaufgaben.

Caractéristiques / Spécifications techniques

• Serie: FPB45IS-VIE
• Hubbereich: 100 mm–3900 mm
• Benutzerdefinierter Hub (Beispielkonfiguration): X-Achse 1400 mm, Y-Achse 1000 mm
• Wiederholgenauigkeit: ±0,02 mm
• Positionsgenauigkeit: 0,05 mm
• Leiterschraubendurchmesser: 70 mm
• Beschleunigungs-/Verzögerungszeit: 0,5 s
• Höchstgeschwindigkeit (typisch): 2000 mm/s
• Maximale Belastung (typisch): bis 15 kg (konfigurationsabhängig)
• Motoroptionen: 400 W Servomotor (hohe Geschwindigkeiten), 5756 Schrittmotor (niedrigere Maximalgeschwindigkeit bei höheren Lasten)
• Geräuschpegel: ≤65 dB
