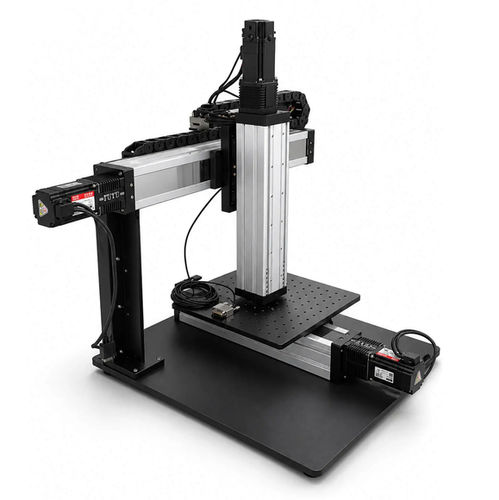

XYZ-Positioniertisch FSL80IS-LT

motorisiertelektrischMehrachsen

Produktübersicht
Die X/Y/Z-Dreiachsenverkettung ermöglicht die vollständige Abdeckung des Werkstücks für Laserscanning, Konturmessung und Oberflächenprüfung. Ein starrer Doppelsäulenträger sorgt für stabile Bewegungen. Die Z-Achse erlaubt eine schnelle Höheneinstellung für unterschiedliche Sensoren und Proben bei einer Wiederholgenauigkeit von ±0,01 mm. Die Mehrlochbasis ermöglicht flexible Werkstückspannungen unterschiedlicher Größe. Typische Baukastenausführung der Serie: Hub 50–1050 mm, Maximalgeschwindigkeit 200 mm/s, Maximalbelastung 70 kg.

Anwendungen

• Laserscanning und Konturmessung
• Oberflächenprüfung und visuelle Qualitätskontrolle
• Präzisionsmessung und Positionierung von Sensoren/Werkzeugen in automatisierten Linien

Hersteller und Zertifizierungen
FUYU Technology fertigt modulare Linearbewegungssysteme wie Kugelgewindetriebe, riemengetriebene Module, XYZ-Positioniertische, Portalrahmen, Servozylinder, Linearschienen, elektrische Greifer und Multiachs-Bewegungsregler für kartesische Roboter. Das Unternehmen verfügt über mehrere Patente und Zertifizierungen wie ISO9001:2015, RoHS, CE, FCC und TUV. OEM-Integration und kundenspezifische Lösungen sind verfügbar.

Technische Daten

• Serie: FSL80IS-LT
• Hubbereich: 50 mm – 1050 mm
• Wiederhol-/Positionsgenauigkeit: ±0,01 mm (Wiederholbarkeit) / Positionierungsgenauigkeit: 0,01 mm
• Maximale Geschwindigkeit: 200 mm/s
• Maximale Traglast: 70 kg
• Konstruktion: X/Y/Z-Dreiachsenverkettung mit starrer Doppelsäulenführung
• Basis: Mehrlochbasis für flexible Werkstückaufnahme
• Modulares Design: System bis 12000 mm konfigurierbar; Genauigkeit und Tragfähigkeit abhängig von der Konfiguration
