Kugelgewindespindel-Linearportalmodul FSK30IS-LX

kartesisch

Kurzbeschreibung

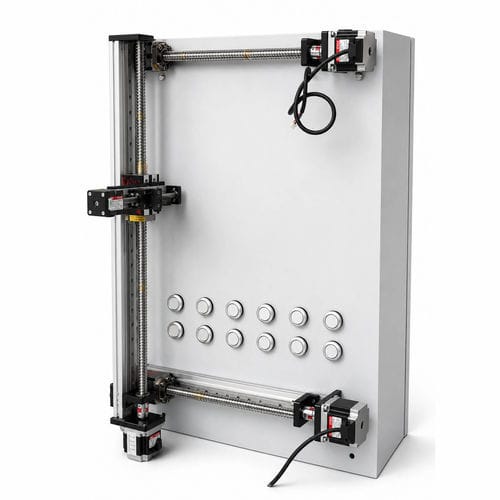

Ein 3-Achsen-Portalsystem bewegt die Prüfsonde, um Schalter und Prüfpunkte von Steuer- und Bedienpulten präzise zu erreichen und automatisches Drücken, Funktionsprüfung sowie zyklische Tests durchzuführen. Das modulare Design erlaubt flexible Anpassung von Hublängen, Layouts und Befestigungsinterfaces zur Steigerung von Prüfleistung und Wiederholgenauigkeit.

Hauptmerkmale

• 3‑Achsen‑Portal mit Kugelgewindetriebsaktuatoren für präzises Sondenpositionieren
• Modulare, konfigurierbare Architektur für kundenspezifische Hübe und Anordnungen
• Ausgelegt für automatisches Betätigen von Tastern, Funktionsprüfung und wiederkehrende Testzyklen
• Hohe Wiederholgenauigkeit (±0,02 mm) und konfigurierbare Geschwindigkeit bis 300 mm/s je nach Ausstattung

Standard / Beispielangaben

• Modell / Serie: FSK30IS-LX
• Antriebsart: Trapezspindel (Kugelgewindeversionen verfügbar)
• Beispielhübe: X 700 mm / Y 500 mm / Z 50 mm
• Hubbereich (Baureihe): 50 mm – 12 000 mm
• Wiederholgenauigkeit: ±0,02 mm
• Positionsgenauigkeit: 0,02 mm
• Max. Geschwindigkeit: 300 mm/s
• Max. Belastung (Beispiel): 3 kg; Baureihe 3–180 kg

Zusätzliche Produktdetails
Mehrere Module ermöglichen größere Verfahrwege oder zusätzliche Achsen. Geeignet für Prüf- und Inspektionsstationen in der Elektronik, Brandmeldeanlagen und Industriegehäusen. Optionale Steuerungen und Montagekits zur Integration in automatisierte Prüfsysteme verfügbar.

Technische Spezifikationen

• Konfiguration: 3‑Achsen Portaltisch zur Positionierung (X, Y, Z)
• Serie / Modell: FSK30IS-LX
• Antriebsmechanik: Trapezspindel / Kugelgewindeoptionen
• Individuelle Anpassung: Hübe, Layouts, Tragfähigkeiten und Schnittstellen konfigurierbar
• Typische Anwendungen: automatisches Betätigen, funktionelle und zyklische Prüfungen von Schaltschränken, PCB‑Inspektion, Produktionslinienintegration
