Isolationstester SMFT-1000

MassenLeistungsfähigkeitSicherheit

Kurzübersicht
Das SMFT-1000 Solar Tools Kit ist ein multifunktionaler PV-Analysator für Installation, Inbetriebnahme und wiederkehrende Prüfungen von PV-Anlagen bis 1000 V DC. Das Kit kombiniert Vor-Ort I‑U‑Kennlinienaufzeichnung, Sicherheits‑ und Leistungsprüfsequenzen gemäß IEC 62446-1 sowie drahtlose Einstrahlungsmessung über das IRR2‑BT. Die Kompatibilität mit Fluke TruTest™ ermöglicht Datenimport, Berichterstellung und historische Vergleiche.

Wichtigste Merkmale

• All‑in‑one Prüfverfahren für IEC 62446-1 Kategorie 1 und Kategorie 2
• On‑site I‑U‑Kennlinienaufzeichnung mit Echtzeitvergleich zu Herstellerdaten
• Voc‑Messung bis 1000 V DC und Strommessung bis 20 A DC (Betriebsstrommodus für hocheffiziente Module)
• Inkl. IRR2‑BT drahtloses Einstrahlungsmessgerät und Unterstützung der i100 AC/DC Stromzange
• Datenexport und Reporting via Fluke TruTest™ Software

Produktübersicht

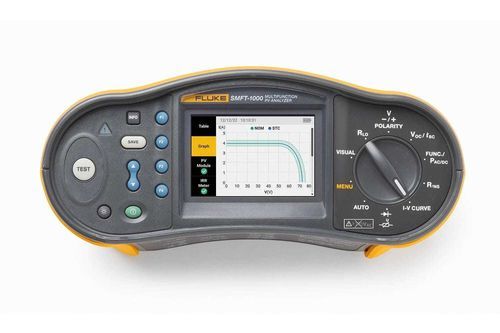

Der SMFT-1000 ist für PV‑Fachkräfte konzipiert. Er bietet geführte Bildschirmabläufe, einen Auto‑Test‑Modus (mit optionaler Isolationsprüfung) und ein Farbdisplay zur Darstellung der I‑U‑Kennlinien während der Messung. TruTest™‑Integration beschleunigt die Konfiguration über eine umfangreiche Moduldatenbank und vereinfacht das Reporting.

Wichtige Prüffunktionen

• IEC 62446-1 Kategorie 1 Sicherheitssequenz: Schutzleiterwiderstand (Rpe), Voc, Kurzschluss-/Betriebsstrom (Isc / operating current), Isolationswiderstand (Rins), Polarität
• IEC 62446-1 Kategorie 2 Leistungsprüfungen: I‑U‑Kennlinienaufzeichnung mit gleichzeitiger Messung von Einstrahlung und Modultemperatur sowie Neigungs-/Orientierungsangaben
• Betriebsstrommessung für Module ≳19% Wirkungsgrad (i100 Stromzange erforderlich)

Fluke TruTest™ Solar Database App
Die TruTest™ App ermöglicht den Import von Herstellerspezifikationen aus einer umfangreichen Datenbank (120.000+ Module) zur Beschleunigung der I‑U‑Prüfkonfiguration und für standardisierte Prüfberichte.

Lieferumfang (Auszug)

• Fluke SMFT-1000-BP professioneller Werkzeugrucksack
• SMFT-1000 multifunktionaler PV-Analysator (Tragegurt, Sicherungssatz, IRDA optisch→USB Adapter, Nullpunktadapter)
• IRR2‑BT drahtloses Einstrahlungsmessgerät Pro (80PR‑IRR Temperatursonde, Montagehalter)
• i100 AC/DC Stromzange 100 A (TPAK Magnetset)
• TP1000 Prüfspitze mit Fernbedienungs‑Testtaste
• TL1000 Messleitungen, TL1000‑MC4 Satz, TL1000/30M Rolle, Kupplungsset
• Hartschalenkoffer

Feldgebrauch und Ergonomie
Der Auto‑Test‑Modus und die geführten Anweisungen reduzieren Einrichtungsfehler vor Ort. Das IRR2‑BT überträgt Einstrahlung und Temperatur in Echtzeit und zeichnet bei Funkunterbrechung bis zu 17 Stunden lokal auf für spätere Synchronisation.

Wesentliche Spezifikationen

• Schutzleiterwiderstand (Rpe): Anzeige 0,00–19,99 Ω (Messbereich 0,20–19,99 Ω), Auflösung 0,01 Ω, Genauigkeit ±(2% + 2 digits)
• Leerlaufspannung (Voc): Messung bis 1000 V DC; Auflösung 0,1 V (≤99,9 V) / 1 V (≥100 V); Genauigkeit ±(0,5% + 2 digits)
• Kurzschluss-/Betriebsstrom (Isc): Messbereich 0,2–20,0 A, Auflösung 0,1 A, Genauigkeit ±(1% + 2 digits); bei Modulen >~19% Wirkungsgrad erfolgt Betriebsstrommessung
• Isolationswiderstand (Rins): Bereiche bis 999 MΩ (z. B. 0,20–99,99 MΩ Auflösung 0,01 MΩ Genauigkeit ±(5% + 5 digits))
• I‑U‑Kennlinien: Echtzeitdarstellung und Vergleich mit Herstellerkurve; Messgenauigkeit für Module bis ~19% Wirkungsgrad (siehe Anleitung für höhere Wirkungsgrade)
• Allgemein: Abmessungen ≈ 10 × 25,0 × 12,5 cm; Gewicht ≈ 1,4 kg; Stromversorgung 6 × AA; Betriebstemp. 0 °C–50 °C; Sicherheit IEC 61010, CAT III 1000 V DC / CAT III 700 V AC
