Multifunktionskalibrator 5322A series
SpannungStromSchleifen

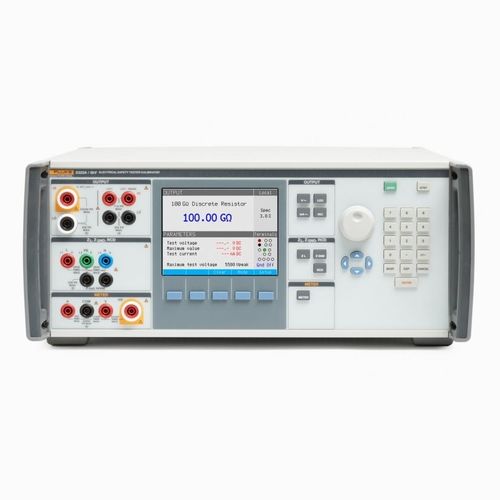

Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen

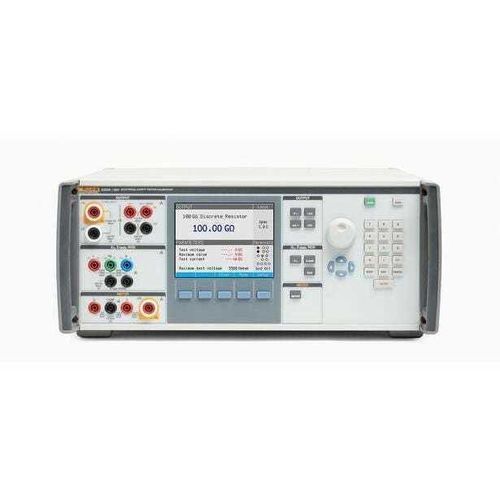

Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen
Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen - Bild - 2
Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen - Bild - 3
Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen - Bild - 4
Multifunktionskalibrator - 5322A series - Fluke Calibration - Spannung / Strom / Schleifen - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Physikalische Größe
Multifunktion, Spannung, Strom, Schleifen, Widerstand, Impedanz
Optionen
tragbar, manuell
Temperatur

Max: 28 °C
(82 °F)

Min: 18 °C
(64 °F)

Spannung

115 V, 230 V

Beschreibung

Produktübersicht
  • Der Fluke Calibration 5322A ist ein Multifunktionskalibrator für elektrische Testgeräte. Er vereint mehrere Kalibrierfunktionen in einem Gerät und ersetzt diskrete Widerstände, Dekadenboxen und kundenspezifische Vorrichtungen, die üblicherweise zur Kalibrierung von Sicherheitstestern verwendet werden.
  • Konzipiert zur Steigerung von Durchsatz in Labor und Produktion — bis zu 4× schneller bei Automatisierung mit MET/CAL im Vergleich zu manuellen Mehrprodukt‑Methoden.


Hauptfunktionen und Fähigkeiten
  • Kalibriert ein breites Spektrum von Testern: Hipot AC/DC, Isolationswiderstands‑Tester (Megaohm), Leckstromtester, Multifunktions‑Installationstester, PATs, Durchgangs‑ und Erdungswiderstandstester, Schleifen-/Leitungsimpedanztester sowie RCD/GFCI‑Tester.
  • Stufenlos einstellbare Hochspannungs‑Widerstandsausgänge zur Isolationkalibrierung: 10 kΩ bis 100 GΩ bei 1,5 kV (erweiterbar auf 10 TΩ mit externem R‑Multiplier und 10 kV Teiler).
  • Leckstromsimulation für direkte/Touch, Differenz‑ und Ersatzmethoden mit 10 µA Auflösung (0,1 mA bis 30 mA).
  • Präzise Niederspannungsquellen für Durchgang und Erdung: 100 mΩ bis 10 kΩ (2‑Leiter/4‑Leiter Modi; 10 mΩ Einzelwert‑Option).
  • Schleifen/Leitungsimpedanz mit 16 leistungsfähigen Widerständen, Scan‑Modus und optionaler Active Loop Compensation (VLC), COMP‑Modus bis 2 Ω.
  • RCD/GFCI‑Simulation und Messung: Kalibrierung von Auslöseströmen und Auslösezeiten über mehrere Modi (0,5×I, 1×I, 1,4×I, 2×I, 5×I und PAT‑Modi) mit hoher Auflösung und geringen Unsicherheiten.
  • Hipot AC/DC Kalibrierung und Messung bis 5 kV integriert; optionaler 10 kV Teiler und optionaler 40 kV Tastkopf für höhere Spannungen.
  • Optionale 600 V Präzisionsquelle (VLC) für Spannungs‑Kalibrierungen und synchronisierten Active Mode zur Störungsreduzierung.


Bedienoberfläche und Steuerung
  • Großes, helles Farbdisplay mit Farbcodierung für erzeugte (blau) und gemessene (rot) Werte sowie Active Terminal Display zur Anzeige aktiver Anschlüsse.
  • Kontextsensitive Soft‑Menu‑Tasten, numerisches Tastenfeld und Jog‑Rad für präzise Eingabe und Auswahl.
  • Grafische Hilfefunktion über Mode‑Softkey zur Unterstützung bei korrekten Verbindungen und Abläufen.


Lieferumfang und Optionen
  • Externer R‑Multiplier zur Erweiterung des Hochwiderstandsbereichs bis 10 TΩ für 10 kV Tests.
  • RCD PAT Adapter im Lieferumfang für sichere Verbindungen zu regionalen Steckertypen.
  • Externer 10 kV Teiler im Lieferumfang; optionaler 40 kV Tastkopf erhältlich.
  • Optionale Zubehörteile: 5322A‑LOAD (5 kV Hochwiderstandslast), VLC (600 V Quelle und Loop Compensation), Transportkoffer, Rack‑Kit.


Modelle
  • 5322A — Basismodell (1,5 kV Widerstand).
  • 5322A/5 — mit 5 kV Hochspannungswiderständen.
  • 5322A/VLC — mit 600 V Quelle und Active Loop Compensation.
  • 5322A/40 — unterstützt 40 kV Tastkopf‑Option.
  • Kombinationen verfügbar (z. B. 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Anwendungen
  • Labor‑Kalibrierung von Isolationsmessgeräten, Hipot‑Testern, Leckstrommessgeräten, RCD/GFCI‑Testern, PATs, Schleifen/Leitungsimpedanz‑ und Erdungswiderstandstester sowie Niederohm‑Messgeräten.
  • Produktionsprüfstände und Kalibrierlabore, die ein einzelnes Multifunktionsgerät benötigen, um Kalibrierzeit, Platzbedarf und Variabilität zu reduzieren.


Front/Rear Panel — Highlights
  • Farbdisplay und Softkeys für mode‑gesteuerte Bedienung; Active Terminal Anzeige.
  • Ausgangs‑Jog‑Wheel und numerische Tastatur für schnelle, präzise Eingabe; grafische Anschlussanleitung im Display.
  • IEEE‑488 (GPIB) und USB Schnittstellen zur Integration in automatisierte Kalibriersysteme und MET/CAL.


Technische Daten (Auszug)
  • Konfidenzniveau der Spezifikationen: 99 %; Kalibrierintervall: 1 Jahr.
  • Netzversorgung: 115/230 V AC (50/60 Hz) +10 % / −14 %; max. Leistungsaufnahme 1250 VA.
  • Betriebsumgebung: Aufwärmzeit 15 min; Betrieb 18 °C–28 °C; Lagerung −10 °C–50 °C; Höhe bis 3050 m; relative Feuchte <80 % bei 28 °C (>10 GΩ spezifiziert <70 %).
  • Abmessungen: 430 × 555 × 170 mm; Gewicht: ~20 kg.
  • Niederohmquelle: 100 mΩ–10 kΩ (+ 10 mΩ Einzelwert); niedrigste 4‑Leiter Ausgabe 1 mΩ.
  • Hochohmquelle 1,5 kV: 10 kΩ–10 GΩ (+ 100 GΩ Einzelwert); 5,5 kV Option: 10 kΩ–100 GΩ.
  • Prüfspannungsmessung: 0–5500 V DC.
  • Erdungswiderstandsquelle: 1 mΩ–1700 Ω.
  • Loop/Line Quelle: 25 mΩ–1700 Ω; COMP Mode (VLC) kompensiert bis 2 Ω; Auflösung 1 mΩ.
  • Leckstromquelle: 0,1 mA–30 mA; Unsicherheiten je Modus spezifiziert.
  • RCD: mehrere Auslösestrom‑ und Zeitbereiche; Zeit 10–5000 ms mit geringer Unsicherheit.
  • Multimeter‑Eingänge: V bis 1100 V; HV bis 5000 V; COM‑PE Belastbarkeit bis 2200 V pk.
  • AC/DC Strom: 0–20 A kontinuierlich; 20–30 A bis zu 5 Minuten.
  • Optionen/Zubehör: R‑Multiplier, 10 kV Teiler, 40 kV Tastkopf, 5322A‑LOAD, VLC, RCD PAT Adapter, Rack, Transportbox.
