Spannungsreferenz 732C

Kurzbeschreibung

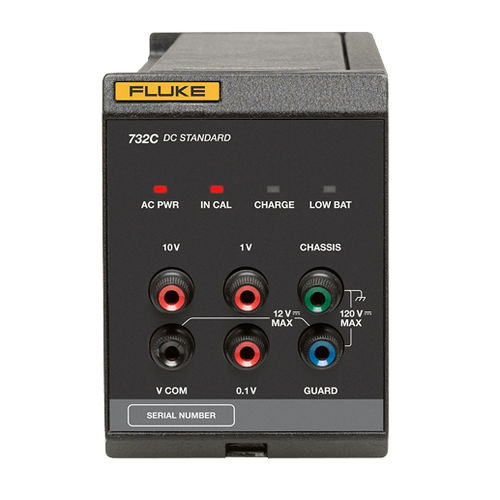

Der 732C ist ein portables DC‑Referenznormal mit Ausgängen 10 V, 1 V und 0,1 V. Der 734C ist ein 4‑Zellen‑Racksystem, das vier elektrisch und mechanisch unabhängige 732C‑Einheiten für Redundanz, Vergleichsmessungen und Referenztransfer aufnimmt.

Wesentliche Merkmale

• Direktes Gleichspannungsreferenznormal für Primär‑ und Sekundärlaboratorien; RoHS‑konform.
• Getrennte Ausgänge 10 V, 1 V und 0,1 V; keine externen Teiler nötig.

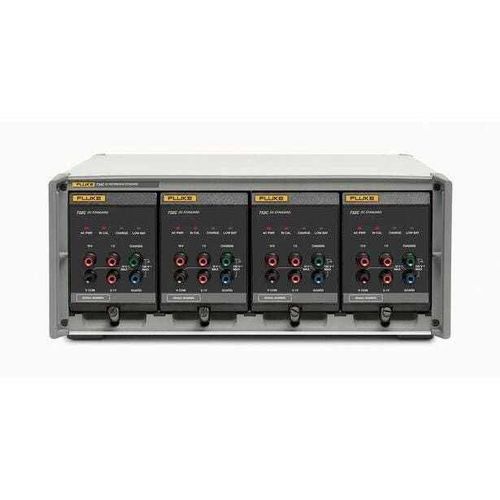

• 734C: vier unabhängige 732C‑Module im Rack für Redundanz und sicheren Transfer.
• Rückführbarkeit auf nationale Normale und das Fluke Calibration 10 V Josephson‑Array.

Vorteile und typische Anwendungen

• Redundanz und Vergleich: Die Vier‑Einheiten‑Architektur erleichtert die Erkennung von Drift und sichert die kontinuierliche Verfügbarkeit der Referenz.
• Portabilität: Jede 732C ist kompakt (~5,91 kg) mit interner Batterie (standardmäßig ≥72 Stunden; externe Batterie bis zu 210 Stunden) für Vor‑Ort‑Kalibrierungen und Transfers.
• Kompatibilität: 734C unterstützt Kombinationen aus 732B und 732C; Einheiten können je nach Bedarf „hot“ oder „cold“ versendet werden.
• Anwendungsfälle: Primärlabor‑Referenzerhaltung, Artefaktkalibrierung, Transfernormale für Vor‑Ort‑Kalibrierungen und Geräteunterstützung.

Modellauswahl

• Basismodelle: werden kalt (ohne Spannung) versendet, Standard‑Stabilitätsmerkmale.
• Select / charakterisierte Modelle: werden eingeschaltet versendet mit Driftcharakterisierung; Select‑Modelle bieten verbesserte Langzeitstabilität bei 10 V.
• 734C‑Konfigurationen: 4‑Zellen Base und 4‑Zellen Select verfügbar.

Betrieb und Wartung

• Einheiten können „hot“ für durchgehende Rückführbarkeit oder „cold“ geliefert werden; charakterisierte Modelle beinhalten Driftdaten.
• Fluke Calibration bietet Kalibrierleistungen, die auf nationale Normale und das Josephson‑Array rückführbar sind, und stellt Werte sowie prognostizierte Leistungen für jede 10 V‑Ausgang bereit.
• Empfohlen: Einsatz in temperaturkontrollierten, gut geerdeten und abgeschirmten Umgebungen für beste Ergebnisse.

Wesentliche Spezifikationstabellen
Netzversorgung (732C)
Netzkonfiguration | Akzeptierte Spannung | Akzeptierte Frequenz
100 V | 90 V–110 V | 50 Hz / 60 Hz
120 V | 108 V–132 V | 50 Hz / 60 Hz
220 V | 198 V–242 V | 50 Hz / 60 Hz
240 V | 216 V–264 V | 50 Hz / 60 Hz

Stabilität (± µV/V)
Ausgang | 30 Tage | 90 Tage | 1 Jahr
10 V | 0,3 | 0,8 | 2,0
1 V | 0,6 | 1,2 | 3,0
0,1 V | 1,2 | 2,9 | 9,8

Select‑Stabilität (Select‑Modelle)
Ausgang | 30 Tage | 90 Tage | 1 Jahr
10 V | 0,3 | 0,8 | 1,0
1 V | 0,6 | 1,2 | 2,5
0,1 V | 1,2 | 2,9 | 8,0

Ausgangsrauschen (± µV/V, 0,01 Hz–10 Hz rms)
Ausgang | S1 (± µV/V) | Sra (± µV/V) | Rausch rms (µV/V)
10 V | 0,07 | 0,05 | 0,06
1 V | 0,16 | 0,14 | 0,15
0,1 V | 1,4 | 1,3 | 1,0

Ausgangsstrom und Impedanz
Ausgang | Strombegrenzung | Ausgangsimpedanz
10 V | 12 mA (Betrieb auf Batterie: Gesamtstrom ≤0,1 mA empfohlen) | ≤1 mΩ
1 V | 1,2 mA | ≤1 mΩ
0,1 V | 20 pA | ≤100 Ω

Retrace/Hysterese (10 V)
Stromausfall‑Dauer | Änderung 10 V Ausgang (± µV/V)
≤ 10 min | 0,1
10 min bis 24 h | 0,25
24 h bis 14 Tage | 0,25

Temperaturkoeffizient (15 °C bis 35 °C)
Ausgang | Koeffizient (± µV/V / °C)
10 V | 0,04
1 V | 0,1
0,1 V | 0,2

Höheneinfluss
Ausgang | Änderung (± µV/V pro 1000 ft / 305 m)
10 V | 0,05
1 V | 0,09
0,1 V | 0,18

Umgebung und Mechanik (Zusammenfassung)
Betrieb spezifiziert: 15 °C bis 35 °C; relative Luftfeuchte 0%–90% bei 28 °C (nicht kondensierend); Höhe 0–1.830 m. Lagerung (Batterie entfernt): −40 °C bis 50 °C; Höhe 0–12.200 m. Isolierung: Widerstand >10.000 MΩ; kapazitive Ableitung <1000 pF. Sicherheit: IEC 61010‑1 CAT II, Verschmutzungsgrad 2; IP20.

Anmerkungen zur Anwendung

• Für optimale Ergebnisse in temperaturkontrollierten, gut geerdeten und abgeschirmten Laborumgebungen betreiben.
• Ausgänge können kurzgeschlossen werden ohne Schaden; 10 V Ausgang ist gegenüber externen Spannungen innerhalb der spezifizierten Grenzen geschützt.
• Häufige Vergleiche zwischen 734C‑Zellen helfen, Drift durch Transport oder Umwelteinflüsse zu erkennen.

Technische Merkmale (Zusammenfassung)

• Ausgänge: 10 V, 1 V, 0,1 V (separate Anschlussklemmen, Bezug VCOM).
• Batterie: intern ≥72 Stunden (23 ±5 °C); Ladezeit <36 Stunden; externe Batterieoption bis zu 210 Stunden; externe DC‑Eingang 12–15 V DC ≥300 mA.
• Abmessungen 734C: H 17,8 cm × B 43,2 cm × T 50,3 cm (inkl. Griffe); Gewicht ≈30,4 kg. 732C: H 13,4 cm × B 9,8 cm × T 40,6 cm; Gewicht ≈5,91 kg.
