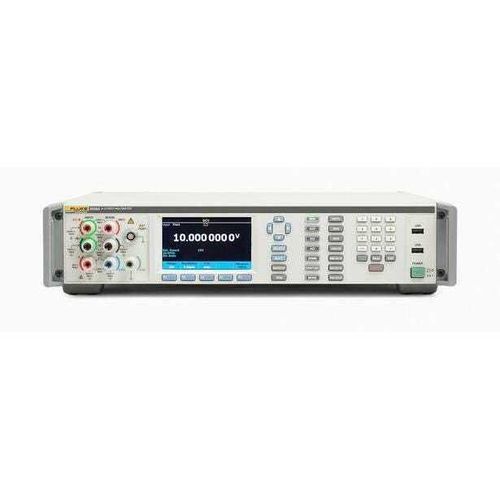

Grafik-Multimeter 8558A

digitalBenchtop1000 V

Produktübersicht
Das 8,5‑stellige Multimeter 8558A kombiniert hochauflösende DC‑Messungen mit einem Hochgeschwindigkeits‑Digitalisierer (bis zu 5 MS/s) für Laborcharakterisierung und automatisierte Produktionstests. Die schnelle Digitalisierung in den Speicher (200 ns pro Messwert) und hoher Datendurchsatz ermöglichen die Erfassung transiente Signale und eine Steigerung des Testdurchsatzes.

Wichtigste Merkmale

• 5 MS/s Hochauflösungs‑Digitalisierung mit analoger Bandbreite bis 20 MHz (Spannung) und 4 MHz (Strom)
• Bis zu 8,5 Stellen Auflösung bei langsamen Messraten; bis zu 100.000 Messwerte/s bei 4,5 Stellen für automatisierte Systeme
• Integrierter Speicher für bis zu 15 Millionen Messwerte
• Farb‑Grafikdisplay mit Trendplots, Wellenformen, FFT, Histogramm und Statistik
• Programmierbarer elektronischer Front/Rear‑Schalter und Visual Connection Management™
• Mehrere USB‑Hostanschlüsse (vorne/hinten) und Unterstützung für USB‑Sticks

Digitalisierung und Messfunktionen

• Spannungs‑Digitalisierung: 100 mV – 1000 V, bis zu 5 MS/s, Bandbreite bis 20 MHz
• Strom‑Digitalisierung: 10 µA – 2 A, bis zu 5 MS/s, Bandbreite bis 4 MHz
• Spannungsempfindlichkeit bis zu Hunderten nV und Stromempfindlichkeit bis zu Hunderten pA für sehr niederpegelige Transienten
• 18‑Bit SAR‑ADC für hohe Auflösung bei Digitalisierungsraten

Konnektivität und Systemkompatibilität

• Remote‑Schnittstellen: GPIB (IEEE‑488.2), USBTMC, Ethernet
• Schneller Speichertransfer zum PC: bis zu 500.000 Messwerte/s (binär über USB), bis zu 200.000 Messwerte/s über Ethernet/GPIB
• SCPI‑Kompatibilität, Emulationsmodi 3458A/8508A und IVI‑Treiberunterstützung
• Unterstützung für MET/CAL‑Kalibrierverfahren
• Trigger‑Optionen: externer BNC Trig In/Out (Flanke/Pegel), Timer, Epoch, Line; externe Latenz <100 ns

Bedienung und Ergonomie

• Intuitive Konfigurationsmenüs und grafische UI reduzieren Einrichtungszeit
• Mehrsprachige Unterstützung und flexible Anzeigen für schnelle Analyse
• Griffe und überformte Bedienrad für Transport und Ergonomie
• Automatisierbare Routineaufgaben; interner Speicher reduziert die unmittelbare PC‑Abhängigkeit

Technische Spezifikationen (Auszug)

• Modell: 8558A
• Auflösung: bis zu 8,5 Stellen (nominal)
• Digitalisierung: bis zu 5 MS/s in den Speicher; 200 ns pro Messwert in den Speicher
• Messgeschwindigkeit: 1 Messung/s @ 8,5 Stellen bis 100.000 Messwerte/s @ 4,5 Stellen
• Spannungsbereiche: DC 100 mV – 1000 V; AC 10 mV – 1000 V (1 Hz – 10 MHz)
• Strombereiche: DC 10 µA – 2 A; AC 10 µA – 2 A (1 Hz – 100 kHz)
• Bandbreite: Spannung bis 20 MHz; Strom bis 4 MHz
• ADC: 18‑Bit SAR
• Speicher: bis zu 15 Millionen Messwerte
• Schnittstellen: GPIB, USBTMC, Ethernet, USB‑Host (vorne/hinten)
• Trigger: externer BNC, Flanke/Pegel, Timer, Epoch, Line; externe Latenz <100 ns
