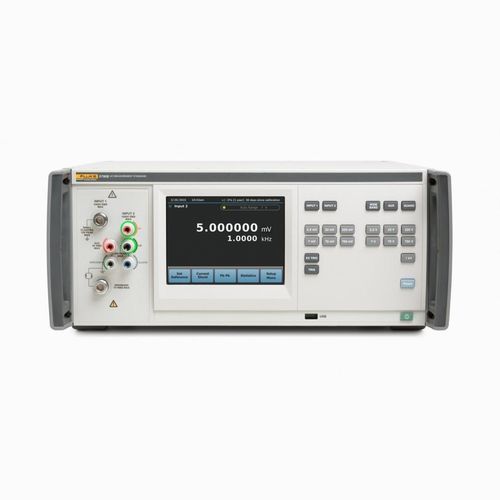

Wechselspannungsmessgerät 5790B series

StromdigitalMultifunktion

Kurzbeschreibung
Beim Wechselstromnormal 5790B handelt es sich um ein Mehrzweck-Wechselstrom- und Transfernormal, das für anspruchsvolle Kalibrieranwendungen konzipiert ist. Es kombiniert die niedrigen Messunsicherheiten eines thermischen Transfernormals mit der Bedienfreundlichkeit eines digitalen Messgeräts und bietet sowohl absolute als auch relative AC- und DC-Messfunktionen.

Wichtigste Merkmale

• Wechselspannungsmessgerät und Transfernormal in einem: niedrige Unsicherheiten wie ein thermisches Transfernormal mit einfacher Bedienung.
• Absolute Wechselspannungs-Messunsicherheit: ±24 ppm (ein Jahr, 23 °C ±5 °C).
• Wechselspannungsbereich: 600 µV bis 1000 V; Frequenzbereich: 10 Hz bis 1 MHz; Optionen zur Erweiterung auf 30 MHz (/3) oder 50 MHz (/5).
• Unterstützt direkte Messungen des absoluten und relativen Stroms in Kombination mit A40B-Stromshunts (bis zu 150 Shunts speicherbar mit Seriennummern und Kalibrierkonstanten).
• Großer kapazitiver Farb-Touchscreen, 16,5 cm (6,5") Diagonale, zur direkten Anzeige von Messdaten und Statistiken.
• Transfermodus: kann als Transfernormal gegen externe DC-Quellen verwendet werden; alle Schaltvorgänge und Berechnungen erfolgen automatisch.

Funktionen und Bedienung
Die neue grafische Benutzeroberfläche erlaubt direkten Zugriff auf häufig genutzte Funktionen. Bereichs- und Eingangswahl können per Tastendruck vorgenommen werden; eine LED-Kennzeichnung zeigt aktive Klemmen an. Ein heller roter Statusindikator warnt bei gefährlicher Spannung an den Klemmen. Das Gerät bietet vollautomatische Bereichswahl sowie die Möglichkeit zur manuellen Bereichsfestlegung. Im Transfermodus werden Differenzen (AC/DC oder AC/AC) in ppm, %, Volt oder Verhältnis angezeigt.

Messdaten, Statistik und Signalformfunktionen
Das 5790B zeigt Messdaten für nicht-sinusförmige Signale an und führt Spitze-Spitze-Berechnungen (vorausgesetzt Gesamtverzerrung < 1 %) durch. Statistikfunktionen umfassen Stichprobenanzahl, Standardabweichung, Mittelwert, Minimal- und Maximalwert. Vier Signalformtypen werden für Spitze-Spitze-Berechnungen unterstützt: Sinus, Rechteck, Dreieck und verkürzt.

Schnittstellen und Automatisierung
Zur Ausstattung gehören USB, GPIB/IEEE-488, Ethernet und RS-232. Alle Funktionen können per PC gesteuert werden; das Gerät kann in automatisierte Kalibriersysteme integriert werden (z. B. mit Kalibriersoftware MET/CAL® und verfügbarem Gerätetreiber).

Breitband- und HF-Funktionen
Breitbandeingänge: /3 (bis 30 MHz) und optional /5 (bis 50 MHz). Es gibt eine zweckgebundene HF-Sondereingangsfunktion (50 MHz, 225 mV, 50 Ω) und eine Option für Messungen von Referenzausgängen HF-Strommessgeräten, die bei Bedarf vor Ort am Ende eines phasenstabilen Präzisionskabels kalibriert werden kann. Im HF-Strommessmodus wird die gemessene Stromgröße mit 50 Ω Last berechnet und die Genauigkeit bis zum Ende des seriellen Kabels angegeben (bei 5790B/AF mit kalibriertem Breitbandkabel spezifizierte Genauigkeit für bestimmte Punkte).

Robustheit und Sensortechnik
Das 5790B basiert auf dem patentierten Festkörper-Effektivwert-Thermosensor von Fluke und verwendet hermetisch abgedichtete Dünnschichtwiderstandsnetzwerke zur Minimierung von Wechselstrommessfehlern und zur Verbesserung des Temperaturkoeffizienten. Der Effektivwertsensor liefert eine hohe Ausgangsspannung (ca. 2 V), wodurch bessere Signal-Rausch-Eigenschaften und geringere Umkehrfehler erreicht werden.

Modelle & Zubehörhinweis
Das Produkt ist in Varianten erhältlich (z. B. 5790B, 5790B/3 mit 30-MHz-Breitbandoption, 5790B/5 mit 50-MHz-Breitbandoption, 5790B/AF mit 50-MHz-Option und kalibriertem Breitbandkabel). Unterstützendes Zubehör umfasst A40B-Stromnebenschlüsse in verschiedenen Nennströmen sowie Breitbandkabel und Transportkoffer.

caractéristiques / spécifications techniques

• Absolute Wechselspannungs-Messunsicherheit: ±24 ppm (ein Jahr, 23 °C ±5 °C).
• Eingangsspannungsbereiche: Eingang 1 & 2: 600 µV bis 1000 V (5 % Bereichsüberschreitung); Aux-Eingang: 250 mV bis 500 mV; Breitband-Eingang: <7 Veff, Breitband.
• Frequenzbereich: 10 Hz bis 1 MHz (erweiterbar auf 30 MHz oder 50 MHz mit Optionen).
• Aufwärmzeit: 30 Minuten.
• Relative Luftfeuchte: Betrieb: bis 75 % bis 45 °C, bis 95 % bis 30 °C; Lagerung: <95 %, nicht kondensierend.
• Höhe über NN: Betrieb bis 3050 m, Außer Betrieb bis 12.200 m.
• Temperaturbereich: Betrieb 0 °C bis 50 °C; Kalibrierung 15 °C bis 35 °C; Lagerung −40 °C bis 70 °C.
• Elektromagnetische Verträglichkeit: IEC 61326-1, CISPR 11: Group 1, Class A; Korea (KCC) Klasse A; USA (FCC) 47 CFR 15 (Produkt als befreites Gerät nach §15.103).
• Überspannung: ANSI C62.41-1980, Kategorie A.
• Zuverlässigkeit: MIL-T-2880D, Abs. 3.13.3.
• Abmessungen: Höhe 17,8 cm (Standardgestelleinbau +1,5 cm), Breite 43,2 cm, Tiefe 62 cm.
• Maximale Leistungsaufnahme: 100 VA (5790B).
• Gewicht: 5790B ca. 24 kg (mit Breitbandoption ca. 24,5 kg).
• Stromversorgung: 50 Hz oder 60 Hz; 100 V–120 V und 220 V–240 V (konkrete Nominalspannungen: 100 V, 110 V, 115 V, 120 V, 200 V, 220 V, 230 V, 240 V).
• Sicherheit: Entspricht UL1244, IEC 348-1976, IEC 1010, CSA C22.2 No. 231 sowie ANSI/ISA S82.
• Remote-Schnittstellen: RS-232, IEEE-488 (GPIB); zusätzlich USB und Ethernet.
• Statistische Sicherheit: 99 % (sofern nicht anders angegeben).
