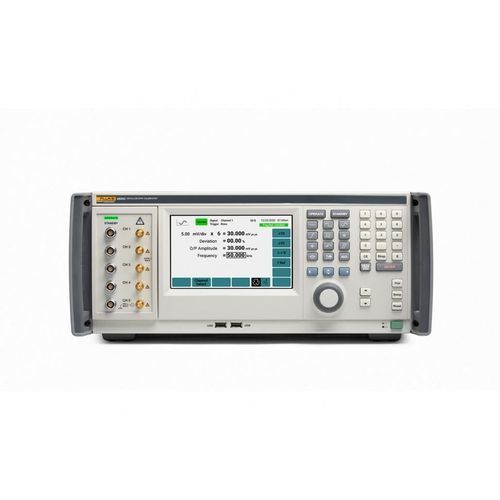

Multifunktionskalibrator 9500C

SignalFrequenzelektrische Parameter

Kalibrierabläufe für Oszilloskope erfordern häufig manuelle Eingriffe, Steckertausch und spezielle Ausrüstung, insbesondere bei Multikanalgeräten. Die Fluke 9500C Kalibrierstation bietet eine vollautomatische Mehrkanallösung, die Handhabungsunsicherheiten reduziert und den Durchsatz erhöht.

Funktionen und Vorteile

• Vollautomatisierte Mehrkanal‑Kalibrierung mit gleichzeitigen Ausgängen zur Vermeidung manueller Leitungswechsel.
• Active Head Technology™ erzeugt Signale am Oszilloskopeingang und minimiert Unsicherheiten durch Leitungen und Schalter.
• Erweiterbares System: Ein Hauptgerät steuert bis zu fünf abnehmbare Active Heads.
• Breiter Amplituden‑ und Frequenzbereich zur Abdeckung zahlreicher Oszilloskop‑Modelle.
• Integrationsfähig: Standard‑Schnittstellen und Kompatibilität mit MET/CAL® Plus für automatisierte Prozeduren und nachvollziehbare Dokumentation.

Active Head Technology™ und Automatisierung
Die 9540C Active Heads erzeugen Kalibriersignale unmittelbar am Eingang des Prüfgeräts und machen externe Schaltmatrizen sowie umfangreiche Verkabelung überflüssig. Dadurch sinkt die Messunsicherheit, die Reproduzierbarkeit steigt und vollständig automatisierte, bedienerfreie Kalibrierabläufe für komplexe Mehrkanal‑Oszilloskope werden möglich.

Wesentliche Signalfähigkeiten

• Gepegelte Sinussignale bis 4 GHz zur präzisen Bandbreitenkalibrierung.
• Impuls‑ und Rechteckausgaben mit Anstiegs-/Abfallzeiten bis 70 ps / 150 ps / 500 ps (modusabhängig).
• Amplitude von µV bis zu mehreren hundert Volt (z. B. 4,44 mV bis 5,56 Vp‑p in 50 Ω; hohe Pegel bis ≈210 Vp‑p).
• Zwei Sinusausgänge zur Prüfung der Triggerempfindlichkeit ohne externe Teiler.
• Automatische Eingangsimpendanzprüfung und sichere Umschaltung auf 50 Ω vor Anwendung hoher Spannungen.
• Hilfsfunktionen: DC/ Stromausgänge zur Sondenkalibrierung, Composite‑Video, Rampen, R/C‑Messung und AUX‑IN.

Software, Integration und Lieferumfang
Das Gerät unterstützt IEEE‑488.2 (GPIB), USB und Ethernet und lässt sich in MET/CAL® Plus zur vollständigen Automatisierung, Prozedurprogrammierung und Berichtserstellung integrieren. Standardlieferumfang: 7" Touchscreen, Transportkoffer und je nach Konfiguration ein rückführbares Kalibrierzertifikat (ISO 17025).

Typische Anwendungen

• Akkreditierte Kalibrierlabore für periodische Kalibrierungen.
• Oszilloskop‑Hersteller, Reparaturzentren und Produktionstestplätze.
• F&E‑ und Validierungslabore mit Bedarf an hochgenauer, reproduzierbarer Charakterisierung.
