Fehlersuchgerät für Kabel GFL-1500
für Solaranwendung

Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung
Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung
Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung - Bild - 2
Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung - Bild - 3
Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung - Bild - 4
Fehlersuchgerät für Kabel - GFL-1500 - Fluke Calibration - für Solaranwendung - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
für Kabel, für Solaranwendung

Beschreibung

Kurzbeschreibung
Der Fluke GFL-1500 ist ein dreiteiliges Solar-Erdschluss-Ortungsgerät (Sender, Empfänger, Signal‑Tracerklemme), entwickelt, um aktive Erdschlüsse in Photovoltaik(PV)-Feldern schnell zu identifizieren und genau zu lokalisieren. Er injiziert ein rückverfolgbares Signal in den Fehlerpfad, sodass eine schnelle, berührungslose Verfolgung von einem zentralen Prüfpunkt bis zum exakten Fehlerort möglich ist und die Fehlersuche sowie die Gefährdung durch elektrischen Kontakt reduziert werden.

FaultTrack™-Technologie
FaultTrack™ erkennt aktive Fehler und erzeugt ein rückverfolgbares Signal entlang des Fehlerpfads, sodass Techniker das Signal vom Sender bis zur genauen Fehlerstelle verfolgen können. Das System unterstützt die Identifizierung des fehlerhaften Combiner‑Eintrags, Zweigs oder der String‑Ebene auch bei unvollständiger Dokumentation.

Bedienkomfort und Arbeitsablauf
Für den Feldeinsatz ausgelegt: Einsatz von einem zentralen Prüfpunkt ohne wiederholte Trennung von Leitern. Der Empfänger und die Klemme ermöglichen die schnelle Identifikation des betroffenen Zweigs oder Combiners und das Nachverfolgen innerhalb einer String‑Reihe zur genauen Lokalisierung des Modul‑ oder Verbindungsfehlers.

Sicherheit und Konformität
Für PV‑Architekturen bis 1500 V DC geeignet. Sender und Empfänger: CAT III 1500 V DC / CAT IV 600 V. Klemme: berührungslose Anwendung an isolierten Leitern bis 1500 V. Einhaltung relevanter Sicherheitsnormen und Betriebsverfahren voraussetzen.

Hauptmerkmale
  • Lokalisierung aktiver Erdschlüsse in PV‑Systemen
  • Rückverfolgbares, berührungsloses Signal zur Verkürzung der Fehlersuche
  • Analyse-, Fehlerverfolgungs-, Open‑Circuit‑ und Mapping‑Funktionen
  • Sender und Empfänger bewertet CAT III 1500 V DC / CAT IV 600 V
  • Feldkit: Sender, Empfänger und Signal‑Tracerklemme

Lieferumfang

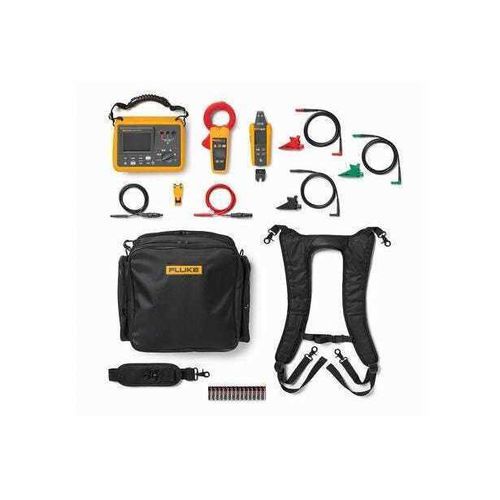

  • GFL-1500 Sender
  • GFL-1500 Empfänger
  • GFL-1500 Signal‑Tracerklemme
  • MC4 Prüfleitungen, 1500 V
  • Alligator‑Klemmen
  • MC4 Entriegelungswerkzeug
  • Weiche Tragetasche und Rucksack‑Tragegurt
  • AA‑Alkalibatterien (14)

Anwendungs‑hinweise
Geeignet für großflächige und kommerzielle PV‑Anlagen. Die Klemme ermöglicht berührungslose Identifikation des fehlerhaften Combiners oder der fehlerhaften String‑Reihe auch bei Störsignalen und das Nachverfolgen des Signals innerhalb einer String‑Reihe zur präzisen Fehlerortung. Sicherheitsvorschriften am Einsatzort beachten.

Technische Daten
  • Messkategorie: Sender & Empfänger = CAT III 1500 V DC / CAT IV 600 V ; Klemme = nur an isolierten Leitern bis 1500 V verwenden
  • Betriebsspannung: 1500 V DC / 600 V AC (Sender/Empfänger) ; Klemme berührungslos an isolierten Leitern bis 1500 V
  • Signal‑Frequenzen: FAULT & MAP = 6,25 kHz ; OPEN = 32,764 kHz
  • Signalanzeigen: Sender = grafische Anzeige + akustisch ; Empfänger = numerisch, Balkengrafik, akustisch, LED ; Klemme = AC‑Stromanzeige
  • Signalstrom (typ.): Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
  • Signalspannung (Leerlauf, typ.): Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
  • Spannungsbereich / Auflösung (ANALYZE): 0–1500 V DC, Auflösung 1 V (keine Messung bei hoher Kapazität/Widerstand)
  • Widerstandsbereiche (ANALYZE): ≈ <5 kΩ (FAULT), ≈ 10 kΩ (FAULT), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
  • Reichweite (typ.): FAULT & MAP Array Mode max Luft 4,75 m ; Unit Mode max Luft 5,9 m ; OPEN Unit Mode max Luft 2,7 m
  • AC‑Messung (Klemme): Bereich 150 mA ; Auflösung 0,1 mA ; max Leiterdurchmesser 61 mm
  • Displays: Sender & Empfänger = Grafik‑LCD ; Klemme = Segment‑LCD ; Beleuchtung: Frontlicht und Hintergrundbeleuchtung je nach Einheit
  • Umgebung: Betriebstemp. Sender/Empfänger -20 °C bis 50 °C ; Klemme -10 °C bis 50 °C ; Einsatzhöhe 0–3000 m ; Lagerhöhe 0–12.000 m
  • Schutz / Mechanik: Sender nicht betriebsfähig IP54 ; Empfänger IP54 ; Klemme IP30 (geschlossen) ; Falltest 1 m
  • Übergangsschutz: 10 kV (1,2/50 μs) an anwendbaren Einheiten
  • Stromversorgung: Sender 8×AA ; Empfänger 4×AA ; Klemme 2×AA (Alkaline oder NiMH)
  • Batterielebensdauer (typ.): Sender Array FAULT/MAP ≈15 h ; Unit‑Modi ≈8–15 h ; Empfänger ≈16 h ; Klemme >150 h (ohne Hintergrundbeleuchtung/Spot)
  • Abmessungen & Gewicht (mit Batterien): Sender ≈244×180×106 mm ≈2,04 kg ; Empfänger ≈183×75×43 mm ≈0,27 kg ; Klemme ≈257×116×46 mm ≈0,6 kg
