Flachprofil-Keilspanner CP132 series

Stahl

Beschreibung

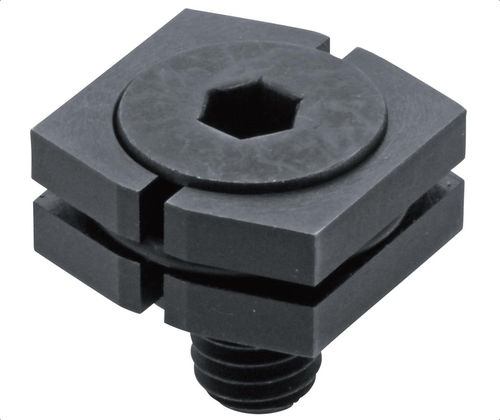

Beim Anziehen der Sechskantschraube spreizen sich die Backen nach außen und unten und verhindern so ein Anheben des Werkstücks. Konzipiert zum Spannen von zwei Werkstücken gegen feste Anschläge. Flaches Profil und kompakte Bauform reduzieren Rüstzeiten und erhöhen die Anzahl der Teile pro Beladung. CP132-A verwendet eine versenkte Schraube; CP132-B verwendet eine Zylinderschraube mit Innensechskant. Backen: SNCM439-Stahl, HRC33-39, schwarzoxidierte Oberfläche. Unterlegscheibe: 4135-Stahl, schwarzoxidiert. O-Ring: Fluorkautschuk.

Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Gewinde | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | Klemmkraft (Lbs) | Zulässiges Schraubendrehmoment (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Medien
Produktvideo verfügbar: cp132.mp4
Spezifikationen verfügbar: cp132-e.pdf

Eigenschaften / Technische Spezifikationen

• Modell: CP132 (Keiltyp, Mini)
• Funktion: Beim Anziehen der Sechskantschraube spreizen sich die Backen nach außen und unten, um ein Anheben des Werkstücks zu verhindern; ausgelegt zum Spannen von zwei Werkstücken gegen feste Anschläge
• Flaches Profil und kompakte Abmessungen für schnellere Einrichtung und höhere Teile pro Beladung
• Varianten: CP132-A (versenkte Schraube) und CP132-B (Zylinderschraube mit Innensechskant)
• Backen: SNCM439-Stahl, Härte HRC33-39, schwarzoxidierte Oberfläche
• Unterlegscheibe: 4135-Stahl, schwarzoxidiert
• O-Ring: Fluorkautschuk
• Verfügbare Gewinde/Teile: M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (siehe Tabelle für Abmessungen und Klemmkräfte)
• Klemmkräfte (Beispiele aus der Tabelle): 449 lbf (CP132-05001A) bis 2,023 lbf (CP132-08001B)
