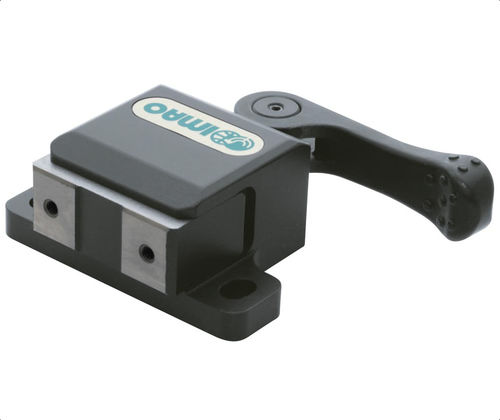

Klemmverbinder QLSCH series

Produktübersicht
Die seitlichen Exzenterklemmen QLSCH sind exzenterbetätigte Spannvorrichtungen, die die Backen nach vorn drücken für schnelles und sicheres Werkstückhalten. Leichtbauvarianten haben federbelastete Backen, die beim Lösen des Exzenters zum Ein- und Ausladen zurückgezogen werden; Standardvarianten ziehen die Backen beim Lösen des Exzenters nach hinten. Die Griffposition ist verstellbar, um Kollisionen zu vermeiden. Präzisionsgeschliffene Backen ermöglichen das Spannen auf bearbeiteten Oberflächen. Die Montage erfolgt von oben mit zwei Befestigungsbohrungen.

Produkttypen

• QLSCH — seitliche Exzenterklemmen
• Exzentergriff
• Gehäuse aus Stahl, obere Montage

Teile / Varianten

• QLSCH32 — Gewinde M4x0.70, D 6,6 mm, L 51 mm, Spannhub 1,6 mm, Spannkraft ca. 135 lbs
• QLSCH32L — Gewinde M4x0.70, D 6,6 mm, L 51 mm, Spannhub 0,3 mm (Vorlauf 0,8 mm), Spannkraft ca. 135 lbs
• QLSCH40 — Gewinde M5x0.80, D 8,6 mm, L 67 mm, Spannhub 2,2 mm, Spannkraft ca. 270 lbs
• QLSCH40L — Gewinde M5x0.80, D 8,6 mm, L 67 mm, Spannhub 0,4 mm (Vorlauf 0,8 mm), Spannkraft ca. 270 lbs

Medien / Dateien

• Video: 'Video Clip - Clamping Action' (MP4)
• Abbildung / Anleitung: 'Features, How To Use, Installation Instructions, Changing Handle Positions' (GIF)
• Spezifikationen (PDF)

Technische Daten

• Spannart: exzenterbetätigte Seitenklemme — der Exzenter drückt die Backen nach vorne für schnelles, sicheres Spannen.
• Leichtbau: federbelastete Backen ziehen sich beim Lösen des Exzenters zum Laden/Entladen zurück.
• Standard: Beim Lösen des Exzenters werden die Backen zum Laden/Entladen zurückgezogen.
• Griff: Stahlgriffe; Position verstellbar zur Vermeidung von Störungen. Griffoberflächen: Elektrolyse-Beschichtung bei Leichtausführung; schwarze Oxidschicht bei Standardausführung.
• Gehäusematerial: 1045 legierter Stahl mit schwarzer Oxidoberfläche.
• Backen: 1045 Stahl, gehärtet und präzisionsgeschliffen — geeignet für das Spannen auf bearbeiteten Oberflächen.
• Montage: obere Montage mit zwei Befestigungsbohrungen.
• Verfügbare SKUs: QLSCH32, QLSCH32L, QLSCH40, QLSCH40L (siehe Varianten für Gewinde, Abmessungen, Hub und Kraft pro SKU).
• Beispiel-Spannhübe: 1,6 mm, 0,3 mm, 2,2 mm, 0,4 mm (abhängig von SKU).
• Beispiel-Spannkräfte: ~135 lbs (QLSCH32 / 32L), ~270 lbs (QLSCH40 / 40L).
