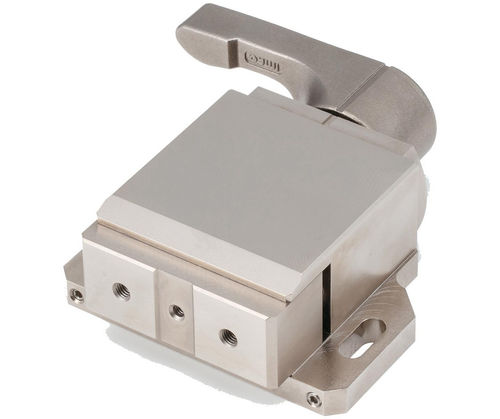

Klemmverbinder QLSCW

Übersicht
Diese seitliche Spannklemme QLSCW36-200 (Stablelock) bietet einen langen Backenhub, wobei die Backe nach vorne gedrückt wird und gleichzeitig eine Abwärtskraft ausübt, um das Anheben des Werkstücks zu verhindern. Sie liefert konstante Klemmkraft mit einem fühlbaren 'Klick' am Klemmendpunkt, um Überdrehen und Beschädigung des Werkstücks zu verhindern. Anzeige-Linien an Griff und Gehäuse zeigen die Positionen verriegelt/frei. Obere Montage mit zwei Befestigungsbohrungen; geeignet für Spannvorrichtungen in der Zerspanung und die Serienfertigung, die reproduzierbare seitliche Klemmung erfordern.

Hauptmerkmale

• Langer Hub und fester Halt durch nach vorne wirkende Backenbewegung
• Abwärtskraft verhindert Anheben des Werkstücks
• Konstante Klemmkraft mit fühlbarem 'Klick' am Endpunkt
• Visuelle Anzeige verriegelt/frei durch Ausrichtungslinien
• Obere Montage mit zwei Befestigungsbohrungen für sichere Installation

Montage & Bedienung

• Montage von oben mit zwei Befestigungsbohrungen
• Klemmvorgang durch Drehen des Griffs ein-/ausschalten
• Griff-zu-Drehpunkt-Anordnung für reproduzierbare Bedienung ausgelegt

Materialien und Aufbau

• Gehäuse und Backe: chemisch nickelbeschichteter 1045-Stahl; Backe vergütet und gehärtet
• Nocken-Zylinder: chemisch nickelbeschichteter 4140-Stahl
• Griff: Edelstahl 304

Technische Daten

• Model / Series: QLSCW (Stablelock)
• Ausgewähltes Teil: QLSCW36-200
• Gewinde: M5 x 0,80 mm
• Gehäuselänge: 60 mm
• Abstand zwischen Bohrungszentren: 32 mm
• Gesamthöhe (ungeklemmt): 67,3 mm
• Gehäusehöhe: 36 mm
• Kontaktflächenhöhe: 23 mm
• Hub: Backe nach vorne gezwungen für langen Hub und festen Halt
• Montage: oben mit zwei Befestigungsbohrungen
• Gesamtbreite: 86 mm; Gehäusebreite: 58 mm
