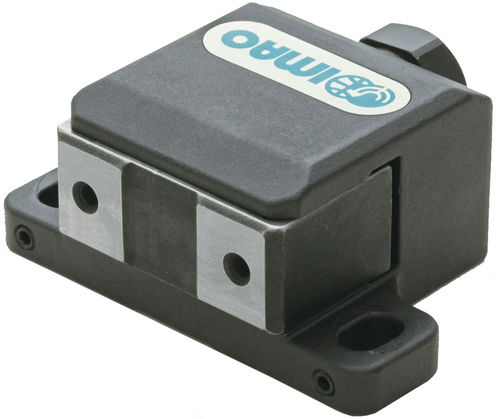

Klemmverbinder QLSCH-H

Beschreibung
Die Seitenspanner QLSCH-H verfügen über einen Schraubenspannmechanismus, der das Backen nach vorne zwingt und so einen großen Spannweg sowie eine feste Spannkraft erzeugt. Die Backe erzeugt eine Abwärtskraft, die ein Anheben des Bauteils verhindert, und ist präzisionsgeschliffen für das Spannen auf fertig bearbeiteten Flächen. Die Montage erfolgt von oben mit zwei Befestigungsbohrungen. Zum Spannen werden Maulschlüssel oder Inbusschlüssel verwendet. Gehäuse und Backe aus Stahl 1045 mit schwarzer Oxidbeschichtung; Welle aus Stahl 4140.

Produkttypen

• Sechskantende, Schraubentyp
• Stahl 1045, Spannvorgang mit Maul- oder Inbusschlüssel

Teileoptionen (Tabelle)
Header: ID | SKU | Gewinde (T) | Gewinde (T1) | d | L | L1 | L2 | L3 | L4 | L5 | W | W1 | W2 | W3 | W4 | H | H1 | H2 | H3 | H4 | H5 | P | P1 | Spannweg | Spannkraft (Lbs) | Schraubendrehmoment (Lbs) | PN
142213 | QLSCH32H | M4X0.70 - Tiefe 6 | M4X0.7-6L | 6.6 | 52 | 10 | 48 | 20 | 14 | 3 | 75 | 45 | 15 | 19 | 8 | 32 | 27 | 18 | 18 | 18 | 8 | 60 | 30 | 3 | 2,020 | 18 |
142240 | QLSCH40H | M5X0.80 - Tiefe 8 | M5X0.8-8L | 8.6 | 69 | 13 | 63 | 26 | 19 | 4 | 100 | 60 | 20 | 24 | 10 | 40 | 33 | 22 | 22 | 22 | 10 | 80 | 40 | 4 | 3,150 | 37 |

Technische Daten

• Modell: QLSCH-H
• Spannmechanismus: Schraubentyp; Backe wird nach vorn gedrückt und erzeugt eine Abwärtskraft, um das Anheben des Teils zu verhindern
• Backe: präzisionsgeschliffen für fertige Oberflächen
• Gehäuse und Backe: Stahl 1045, schwarze Oxidbeschichtung
• Welle: Stahl 4140
• Montage: Oberseitige Montage mit zwei Befestigungsbohrungen
• Spannwerkzeuge: Maulschlüssel oder Inbusschlüssel
• Verfügbare SKUs: QLSCH32H, QLSCH40H (siehe Teileoptionen für Abmessungen, Spannkraft und Schraubendrehmoment)
• Medien: Spezifikations-PDF und Produktvideo auf der Produktseite verfügbar
