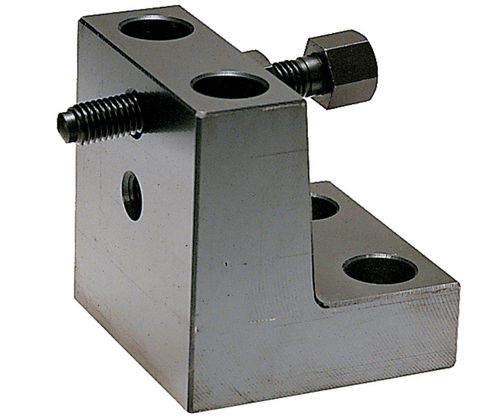

Klemmverbinder BJ112 series

Übersicht
Bei Anziehen der Spannschraube bewegt sich die Schraube nach unten und vorn und erzeugt eine kontrollierte seitliche Klemmwirkung. Entwickelt für den Einsatz mit Stützblock, Schraubenspindelheber oder Miniaturheber zum Fixieren von Bauteilen bei Montage- und Bearbeitungsarbeiten. Gehäuse in Schwarzoxid-Finish; Schraube vergütet und mit Schwarzoxid-Finish.

Verfügbare Teile (Tabelle)

• ID 142263 — SKU BJ112-08025 — Gewinde: M8 (M8×1.25-50L) — L: 20 mm — W: 45 mm — H: 55 mm — V: 3° — Klemmkraft: 3,510 lbs — Schraubendrehmoment: 18 ft/lbs.
• ID 142264 — SKU BJ112-16050 — Gewinde: M16 (M16×2.00-80L) — L: 33 mm — W: 85 mm — H: 90 mm — V: 5° — Klemmkraft: 14,000 lbs — Schraubendrehmoment: 147 ft/lbs.

Teileoptionen

• Gesamtbreite (mm): 45 oder 85
• Gesamthöhe (mm): 55 oder 90

Technische Daten / Spezifikationen

• Funktion: Die Schraube bewegt sich beim Anziehen nach unten und vorn und ermöglicht eine seitliche Klemmung.
• Anwendung: Verwendung mit Stützblock, Schraubenspindelheber oder Miniaturheber zum Spannen von Teilen bei Montage, Schweißen oder Zerspanung.
• Gehäusematerial: 1045 Stahl mit Schwarzoxid-Finish.
• Schraubenmaterial: 4135 Stahl, gehärtet und angelassen, mit Schwarzoxid-Finish.
• Verfügbare Varianten und wichtige Daten:

  • BJ112-08025 — Gewinde: M8 (M8×1.25-50L); L: 20 mm; W: 45 mm; W1: 25 mm; H: 55 mm; H1: 45 mm; H2: 30 mm; H3: 20 mm; H4: 18 mm; H5: 7 mm; V: 3°; Klemmkraft: 3,510 lbs; Schraubendrehmoment: 18 ft/lbs.
  • BJ112-16050 — Gewinde: M16 (M16×2.00-80L); L: 33 mm; W: 85 mm; W1: 50 mm; H: 90 mm; H1: 75 mm; H2: 50 mm; H3: 33 mm; H4: 27 mm; H5: 10 mm; V: 5°; Klemmkraft: 14,000 lbs; Schraubendrehmoment: 147 ft/lbs.
