Klemmverbinder CP110 series

Produkt

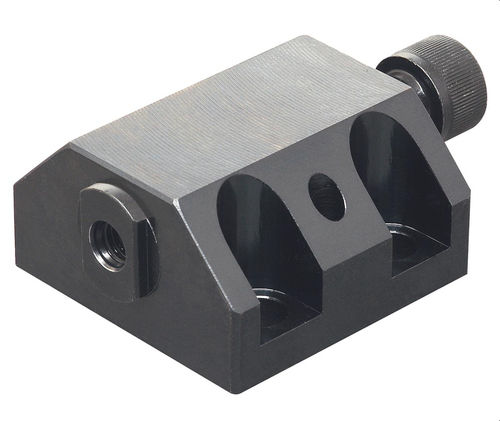

Push-Block-Spannklemme CP110 mit Zylinderschraube — Seitenklemme zum Spannen runder Werkstücke

Produkttypen

• CP110 — Push block clamp (Seitenklemmen)
• CP112 — V-Pads für Push block clamp (Seitenklemmen)

Beschreibung
Konzipiert für den Einsatz mit V-Pads (CP112) zum Spannen runder Werkstücke. Kundenspezifische Pads können für spezielle Anwendungen gefertigt werden. Aus legiertem Stahl mit schwarzer Oxidbeschichtung; mit Zylinderschraube zur Montage geliefert.

Teileoptionen (Tabelle)
Spalten: ID – SKU – Teilenummer – T (Gewinde) – T1 (Gewinde) – T2 – D (mm) – D1 (mm) – L (mm) – L1 (mm) – L2 (mm) – L3 (mm) – L4 (mm) – L5 (mm) – L6 (mm) – W (mm) – H (mm) – H1 (mm) – H2 (mm) – S – Spannkraft (Lbs) – Schraubmoment (ft/lbs) – PN
128742 – CP110-08024 – CP110-08024 – M5X0.8X8 – M8X1.25 – M5 – 4 – 14 – 35 – 7.5 – 20 – 2.0 – 9.5 – 26 – 10.0 – 10 – 24 – 14 – 7 – 8 – 1,393 – 7.3 –
128744 – CP110-10029 – CP110-10029 – M6X1X10 – M10X1.50 – M6 – 4 – 18 – 45 – 10 – 25 – 2.0 – 12.0 – 35 – 12.5 – 12 – 29 – 16 – 8 – 10 – 2,472 – 16.2 –
128746 – CP110-12031 – CP110-12031 – M8X1.25X12 – M12X1.75 – M8 – 6 – 20 – 55 – 12.5 – 30 – 2.5 – 15.0 – 40 – 15.0 – 14 – 31 – 18 – 8 – 12 – 4,496 – 35.4 –
128748 – CP110-16037 – CP110-16037 – M10X1.5X15 – M16X2.00 – M10 – 8 – 25 – 70 – 15 – 40 – 3.0 – 18.0 – 50 – 7.5 – 19 – 37 – 20 – 8 – 16 – 8,317 – 81.2 –

Verfügbare Größen / Auswahl

• Gehäuselängen (mm): 35, 45, 55, 70
• Gesamthöhen (mm): 24, 29, 31, 37

Medien / Dokumente
Technische Daten (PDF) für dieses Produkt verfügbar.

Technische Daten

• Material: legierter Stahl
• Oberfläche: schwarze Oxidbeschichtung
• Hauptanwendung: Zum Spannen runder Werkstücke mit V-Pads; kompatibel mit kundenspezifischen Pads
• Kompatibles Pad: V-Pads (CP112 ist das V-Pad für die Push block clamp)
• Verfügbare Gewindegrößen und Montageoptionen: mehrere Gewindekombinationen wie in den Teileoptionen gezeigt (Beispiele: M5, M6, M8, M10; T1: M8x1.25, M10x1.50, M12x1.75, M16x2.00)
• Bereich der Gehäuselängen: 35–70 mm (wählbar)
• Bereich der Gesamthöhen: 24–37 mm (wählbar)
• Spannkraft (Beispiele): von ~1,393 lbs bis ~8,317 lbs je nach Variante
• Schraubmoment (Beispiele): von ~7.3 ft/lbs bis ~81.2 ft/lbs je nach Variante
• Mehrere detaillierte Dimensionsvarianten vorhanden (siehe Teileoptionen-Tabelle für dimensionsbezogene Angaben pro SKU)
