Klemmverbinder PTSC1 series

Übersicht

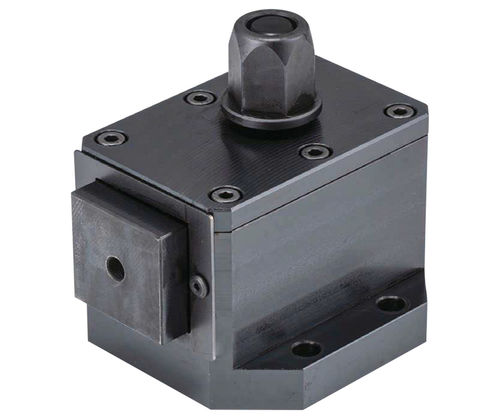

Seitenspanner PTSC1 für manuelle und automatisierte Produktionsvorrichtungen. Der oben angebrachte Sechskantkopf schiebt beim Drehen die Backe nach vorn und erzeugt die Spannkraft. Der Sechskantkopf kann von Hand, mit einem Schlagschrauber oder durch einen Nutrunner auf automatisierten Linien betätigt werden. Eine M6-Gewindebohrung in der Backe ermöglicht die Montage von Spanngreifern.

Materialien und Aufbau

• Gehäuse und Backe: 4140 Stahl
• Sechskantkopf: 4135 Stahl, vergütet, schwarze Oxidbeschichtung
• Abdeckplatte: 1045 Stahl, vergütet, schwarze Oxidbeschichtung

Funktion und Montage

• Oberer Sechskantkopf bewegt die Backe beim Drehen nach vorne
• Betätigung manuell, mit Schlagschrauber oder Nutrunner für automatisierte Produktion
• M6-Gewinde in der Backe zur Befestigung von Greifern oder Vorrichtungen

Varianten und technische Daten

• PTSC1-12 — Hub: 8 mm; W: 32 mm; H: 50 mm; Klemmkraft: 1350 ft/lbs; Zulässiges Anzugsmoment: 240 Lbs
• PTSC1-16 — Hub: 11 mm; W: 42 mm; H: 65 mm; Klemmkraft: 2250 ft/lbs; Zulässiges Anzugsmoment: 470 Lbs

Medien

• Video: Video Clip - Operation (Produktbetriebsvideo)
• Dokument: Specifications (PDF)

Anwendungen

• Spanntechnik in Bearbeitungsvorrichtungen und automatisierten Montageanlagen
• Integration mit Nutrunnern für reproduzierbares, schnelles Spannen
• Anpassbare Backenbefestigung über M6-Gewinde für kundenspezifische Greifer
