Aufnahmebolzen mit sechsseitigem Sockel BJ401 series

mit Gewindeschaft

Beschreibung

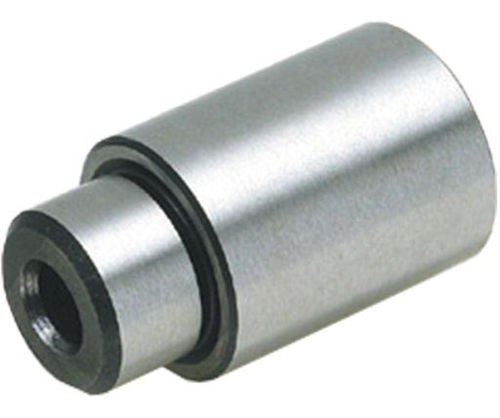

Diese Kanten-Lokalisierungsstifte sind zur präzisen Positionierung und Ausrichtung von Vorrichtungen und Werkstücken ausgelegt. Sie können auch als gehärtete Anschläge oder als Füße für Vorrichtungen dienen. Der runde Stift wird mit einer Innensechskantschraube befestigt. Hergestellt aus SK95-Stahl, gehärtet, präzise geschliffen und schwarzoxydiert.

Teilauswahl

• BJ401-04001 — SKU: 142529; Teilenummer: BJ401-04001; Gewinde: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; Teilenummer: BJ401-04002; Gewinde: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; Teilenummer: BJ401-06001; Gewinde: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; Teilenummer: BJ401-06002; Gewinde: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; Teilenummer: BJ401-10001; Gewinde: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; Teilenummer: BJ401-10002; Gewinde: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; Teilenummer: BJ401-12001; Gewinde: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; Teilenummer: BJ401-12002; Gewinde: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

Medien / Dokumente
PDF mit Spezifikationen für das Produkt BJ401 verfügbar (siehe Produktdokumentation).

Technische Daten

• Modell: BJ401
• Ausführung: Kanten-Lokalisierungsstift — Zylinder
• Material: SK95-Stahl
• Wärmebehandlung / Oberfläche: gehärtet, präzise geschliffen, schwarzoxydiert
• Befestigung: runder Stift montiert und mit Innensechskantschraube gesichert
• Hauptanwendungen: Positionierung und Ausrichtung von Vorrichtungen und Werkstücken; kann als gehärteter Anschlag oder als Vorrichtungsfuß verwendet werden
• Verfügbare Gewindegrößen: M4, M6, M10, M12
• Verfügbare Variantenmaße: siehe Teilauswahl oben
