Aufnahmebolzen BJ722

Produktbeschreibung

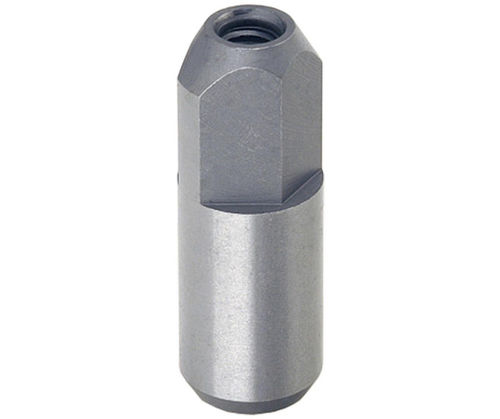

Die Positionierbolzen BJ722 in diamantförmiger Ausführung dienen der präzisen Positionierung und Ausrichtung von Spannvorrichtungen und Werkstücken bei Zerspanungs- und Montageprozessen. Hergestellt aus SK95-Stahl, sind die Bolzen gehärtet und präzisionsgeschliffen und können als gehärtete Anschläge oder Füße für Vorrichtungen eingesetzt werden.

Anwendungen

• Ausrichtung von Spannvorrichtungen und Lehren in Zerspanung und Montage
• Präzises Positionieren von Werkstücken auf Spannplatten
• Gehärtete Anschläge und Füße für Vorrichtungen

Produkttypen

• BJ720 — Positionierbolzen — Rund
• BJ722 — Positionierbolzen — Diamant

Ausführungsoptionen

• M3X0.50 | D = 6 mm | L = 20 mm | L1 = 9 mm | L2 = 6 mm | L3 = 2 mm | W = 1.8 mm | Artikel-Nr. BJ722-06001
• M3X0.50 | D = 8 mm | L = 25 mm | L1 = 11 mm | L2 = 6 mm | L3 = 3 mm | W = 2.2 mm | Artikel-Nr. BJ722-08001
• M3X0.50 | D = 10 mm | L = 30 mm | L1 = 13 mm | L2 = 6 mm | L3 = 3 mm | W = 3.0 mm | Artikel-Nr. BJ722-10001
• M5X0.80 | D = 12 mm | L = 34 mm | L1 = 14 mm | L2 = 10 mm | L3 = 4 mm | W = 3.5 mm | Artikel-Nr. BJ722-12001
• M5X0.80 | D = 14 mm | L = 38 mm | L1 = 15 mm | L2 = 10 mm | L3 = 4 mm | W = 4.0 mm | Artikel-Nr. BJ722-14001
• M5X0.80 | D = 16 mm | L = 42 mm | L1 = 16 mm | L2 = 10 mm | L3 = 4 mm | W = 5.0 mm | Artikel-Nr. BJ722-16001
• M5X0.80 | D = 18 mm | L = 46 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 5.5 mm | Artikel-Nr. BJ722-18001
• M5X0.80 | D = 20 mm | L = 47 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 6.0 mm | Artikel-Nr. BJ722-20001
• M5X0.80 | D = 22 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 7.0 mm | Artikel-Nr. BJ722-22001
• M5X0.80 | D = 25 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 8.0 mm | Artikel-Nr. BJ722-25001

Medien / Dokumente
Technisches Datenblatt (PDF) auf Anfrage verfügbar.

Zubehör / Ähnliche Artikel

• NKL — Abzieher-Werkzeug für Bolzen (Klett- oder Schwunghammer) zur Entfernung von Positionierbolzen
• 02020, 031x, 03108, BJ401, BJ710 — verwandte Varianten und Ausführungen von Positionierbolzen

Technische Spezifikationen

• Material: SK95-Stahl
• Oberfläche / Behandlung: gehärtet und präzisionsgeschliffen
• Funktion: präzises Positionieren und Ausrichten von Vorrichtungen und Werkstücken; kann als gehärtete Anschläge oder Füße eingesetzt werden
• Verfügbare Gewindegrößen: M3 x 0,50, M5 x 0,80
• Verfügbare Durchmesser und Längen: D = 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm (siehe Ausführungsoptionen)
• Artikelnummern: BJ722-06001 bis BJ722-25001
