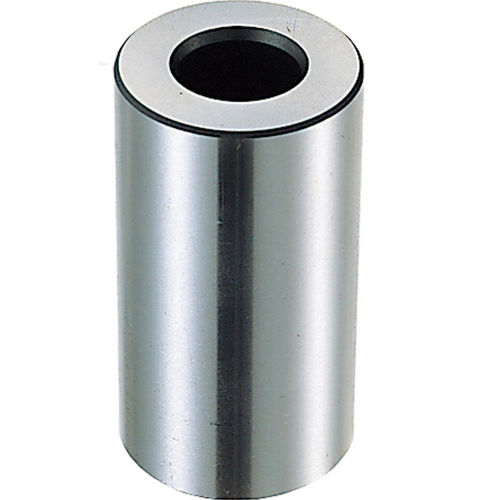

Zentrierhülse BJ400 series

Produktübersicht
Diese zylindrischen Positionierempfänger sind für den Einsatz mit Positionierstiften BJ701 konzipiert, um ein Bauteil zu positionieren und gleichzeitig mit einem einzigen Positionierschraubenloch zu befestigen. Gefertigt aus 1050‑Stahl, sind die Empfänger gehärtet, präzisionsgeschliffen und mit Schwarzoxid behandelt für Korrosionsschutz und gleichbleibende Passung.

Verfügbare Teileoptionen (Tabelle)
ID | SKU | Teilenummer | D (mm) | D1 H7 (mm) | D2 (mm) | H (mm) | H1 (mm) | Passende Positionierschrauben
142623 | BJ400-12025 | BJ400-12025 | 40 | 12 | 20 | 25 | 12 | BJ701-12045
142624 | BJ400-12050 | BJ400-12050 | 40 | 12 | 20 | 50 | 12 | BJ701-12045
128639 | BJ400-12075 | BJ400-12075 | 40 | 12 | 20 | 75 | 12 | BJ701-12045
142625 | BJ400-16050 | BJ400-16050 | 50 | 16 | 26 | 50 | 15 | BJ701-16055
128643 | BJ400-16075 | BJ400-16075 | 50 | 16 | 26 | 75 | 15 | BJ701-16055
128645 | BJ400-16100 | BJ400-16100 | 50 | 16 | 26 | 100 | 25 | BJ701-16065
142626 | BJ400-16125 | BJ400-16125 | 50 | 16 | 26 | 125 | 25 | BJ701-16065

Medien
Spezifikationen und Maßzeichnungen sind als herunterladbares PDF-Datenblatt verfügbar.

Technische Daten

• Verwendungszweck: Zylindrischer Positionierempfänger für Positionierstifte BJ701; ermöglicht Positionierung und Befestigung eines Bauteils mit nur einem Positionierschraubenloch.
• Material: 1050‑Stahl.
• Oberflächenbehandlung: Schwarzoxid.
• Behandlung: Gehärtet und präzisionsgeschliffen für wiederholgenaue Positionierung.
• Teilenummern und Nenndimensionen siehe oben (D, D1 H7, D2, H, H1) mit entsprechender empfohlenen Positionierschraube.
