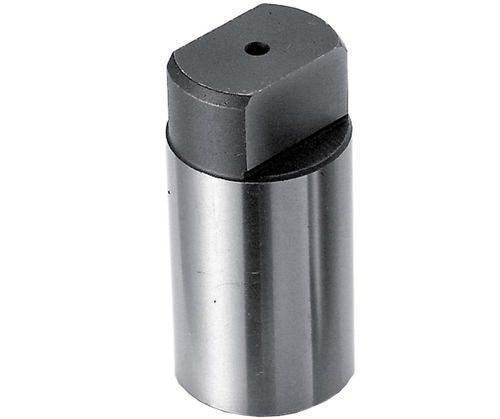

Aufnahmebolzen mit Gewindeschaft BJ710 series

Produktübersicht
Diese Lagekeile dienen zur Positionierung einer Spannplatte auf einer Maschinenbett mit 30G6-Lagebohrungen. Hergestellt aus 1045 Stahl, gehärtet und präzisionsgeschliffen mit Schwarzoxid-Oberfläche.

Anwendung
Für Spannplatten mit 30G6-Lagebohrungen auf dem Maschinentisch.

Produktvarianten

• ID 142543 — SKU BJ710-14030 — Gewinde M6 x 1.00 (Tiefe 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — Gewinde M6 x 1.00 (Tiefe 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — Gewinde M6 x 1.00 (Tiefe 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — Gewinde M6 x 1.00 (Tiefe 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

Verwandte Produkttypen

• Lagebolzen / Lagekeil
• Für Spannplatten mit 30G6-Lagebohrungen

Merkmale / Technische Daten

• Modell: BJ710
• Material: 1045 Stahl
• Wärmebehandlung: Gehärtet
• Oberfläche: Schwarzoxid
• Fertigung: Präzisionsschleifen
• Gewinde (bei Varianten): M6 x 1.00, 10 mm Tiefe
• Gängige Abmessungen: D = 30 mm, D1 = 29 mm, L = 64 mm, L1 = 15 mm
• Kerbenbreiten (W) verfügbar: 14 mm, 18 mm, 20 mm, 22 mm
• Typische Verwendung: Positionierung von Spannplatten auf Maschinentischen mit 30G6-Bohrungen
