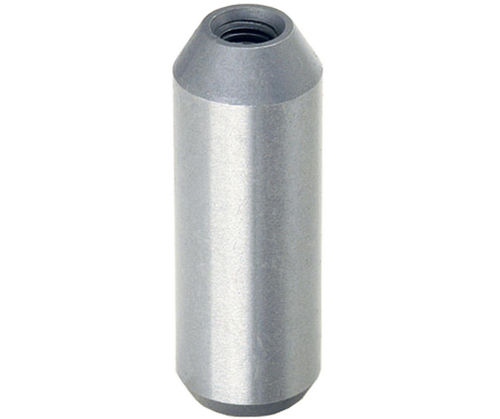

Aufnahmebolzen mit Gewindeschaft BJ720 series

Übersicht
Diese Positionierbolzen mit rundem Kopf dienen zur genauen Positionierung und Ausrichtung von Vorrichtungen und Werkstücken. Hergestellt aus SK95-Stahl, sind sie gehärtet und präzisionsgeschliffen. Sie können auch als gehärteter Anschlag oder als Füße für Vorrichtungen eingesetzt werden.

Produkttypen

• BJ720 — Positionierbolzen — Rundkopf
• BJ722 — Positionierbolzen — Diamantkopf

Teileoptionen

• ID 129782 — Teilenummer BJ720-06001 — Gewinde M3X0.50 — D 6 mm — L 20 mm — L1 2 mm — L2 6 mm
• ID 129783 — Teilenummer BJ720-08001 — Gewinde M3X0.50 — D 8 mm — L 25 mm — L1 3 mm — L2 6 mm
• ID 142547 — Teilenummer BJ720-10001 — Gewinde M3X0.50 — D 10 mm — L 30 mm — L1 3 mm — L2 6 mm
• ID 142548 — Teilenummer BJ720-12001 — Gewinde M5X0.80 — D 12 mm — L 34 mm — L1 4 mm — L2 10 mm
• ID 142549 — Teilenummer BJ720-14001 — Gewinde M5X0.80 — D 14 mm — L 38 mm — L1 4 mm — L2 10 mm
• ID 142550 — Teilenummer BJ720-16001 — Gewinde M5X0.80 — D 16 mm — L 42 mm — L1 4 mm — L2 10 mm
• ID 142551 — Teilenummer BJ720-18001 — Gewinde M5X0.80 — D 18 mm — L 46 mm — L1 5 mm — L2 10 mm
• ID 142552 — Teilenummer BJ720-20001 — Gewinde M5X0.80 — D 20 mm — L 47 mm — L1 5 mm — L2 10 mm
• ID 142553 — Teilenummer BJ720-22001 — Gewinde M5X0.80 — D 22 mm — L 49 mm — L1 5 mm — L2 10 mm
• ID 142554 — Teilenummer BJ720-25001 — Gewinde M5X0.80 — D 25 mm — L 49 mm — L1 5 mm — L2 10 mm

Medien / Dokumente
Technisches Datenblatt (PDF) verfügbar.

Technische Spezifikationen

• Material: SK95-Stahl
• Zustand: gehärtet und präzisionsgeschliffen
• Ausführungen: Rundkopf (BJ720) oder Diamantkopf (BJ722)
• Typische Anwendungen: genaue Positionierung und Ausrichtung von Vorrichtungen und Werkstücken; kann als gehärteter Anschlag oder als Füße für Vorrichtungen dienen
• Verfügbare Durchmesser (D): 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
• Gewindearten nach Bereich: M3X0.50 für D 6–10 mm; M5X0.80 für D 12–25 mm
• Verfügbare Gesamtlängen (L) siehe jeweilige Teileoptionen oben
