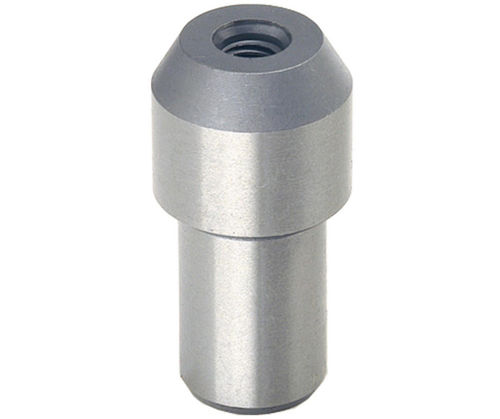

Aufnahmebolzen mit Gewindeschaft BJ721 series

Produktübersicht
Die Rund-Positionierstifte BJ721 dienen zur genauen Positionierung und Ausrichtung von Vorrichtungen und Werkstücken bei Bearbeitungs- und Montagevorgängen. Sie können ebenfalls als gehärtete Anschläge oder als Füße für Vorrichtungen verwendet werden. Hergestellt aus SK95-Stahl, gehärtet und präzisionsgeschliffen für konstante Maßgenauigkeit.

Produkttypen

• BJ721 — Positionierstift, Rundkopf, mit Schulter
• BJ723 — Positionierstift, Diamantkopf, mit Schulter

Teilauswahl

• BJ721-08021 — Gewinde: M3×0.50 | D p6: 5 | D1 h6: 8 | L: 10 | L1: 9 | L2: 4.5 | L3: 3
• BJ721-10021 — Gewinde: M3×0.50 | D p6: 7 | D1 h6: 10 | L: 11 | L1: 11 | L2: 4.5 | L3: 3
• BJ721-12021 — Gewinde: M5×0.80 | D p6: 8 | D1 h6: 12 | L: 13 | L1: 12 | L2: 8.0 | L3: 4
• BJ721-14021 — Gewinde: M5×0.80 | D p6: 10 | D1 h6: 14 | L: 15 | L1: 13 | L2: 8.0 | L3: 4
• BJ721-16021 — Gewinde: M5×0.80 | D p6: 12 | D1 h6: 16 | L: 18 | L1: 14 | L2: 8.0 | L3: 4
• BJ721-18021 — Gewinde: M5×0.80 | D p6: 13 | D1 h6: 18 | L: 20 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-20021 — Gewinde: M5×0.80 | D p6: 14 | D1 h6: 20 | L: 22 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-22021 — Gewinde: M5×0.80 | D p6: 16 | D1 h6: 22 | L: 22 | L1: 17 | L2: 8.0 | L3: 5
• BJ721-25021 — Gewinde: M5×0.80 | D p6: 18 | D1 h6: 25 | L: 25 | L1: 17 | L2: 8.0 | L3: 5

Medien
Spezifikationen (PDF) für dieses Produkt verfügbar.

Technische Daten

• Material: SK95-Stahl
• Oberfläche: gehärtet und präzisionsgeschliffen
• Hauptanwendungen: genaue Positionierung und Ausrichtung von Vorrichtungen und Werkstücken; kann als gehärteter Anschlag oder Vorrichtungsfuß dienen
• Kopfarten: rund (BJ721) und diamantförmig (BJ723)
• Merkmal: mit Schulter
• Verfügbare Gewindegrößen in den gelisteten Teilen: M3×0.50 und M5×0.80
• Mehrere Varianten mit unterschiedlichen Durchmessern und Längen (siehe Teilauswahl oben)
