Aufnahmebolzen mit Gewindeschaft BJ723 series

Beschreibung

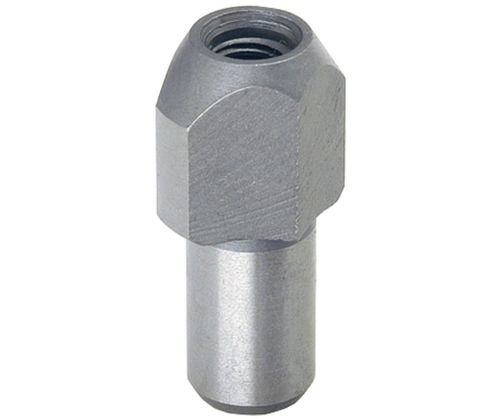

Die Lokalisierringstifte BJ723 mit Diamantkopf sind für eine präzise Positionierung und Ausrichtung von Vorrichtungen und Werkstücken ausgelegt. Sie können als gehärtete Anschlagpunkte oder als Füße für Vorrichtungen verwendet werden. Aus SK95-Stahl gefertigt, sind die Stifte gehärtet und präzisionsgeschliffen, um konstante Passung und Wiederholgenauigkeit zu gewährleisten.

Produkttypen

• BJ721 — Positionierstifte — Runde Kopf, mit Bund
• BJ723 — Positionierstifte — Diamantkopf, mit Bund

Teileoptionen

• BJ723-08021 — M3×0.50 — D 5 mm / D1 8 mm / L 10 mm
• BJ723-10021 — M3×0.50 — D 7 mm / D1 10 mm / L 11 mm
• BJ723-12021 — M5×0.80 — D 8 mm / D1 12 mm / L 13 mm
• BJ723-14021 — M5×0.80 — D 10 mm / D1 14 mm / L 15 mm
• BJ723-16021 — M5×0.80 — D 12 mm / D1 16 mm / L 18 mm
• BJ723-18021 — M5×0.80 — D 13 mm / D1 18 mm / L 20 mm
• BJ723-20021 — M5×0.80 — D 14 mm / D1 20 mm / L 22 mm
• BJ723-22021 — M5×0.80 — D 16 mm / D1 22 mm / L 22 mm
• BJ723-25021 — M5×0.80 — D 18 mm / D1 25 mm / L 25 mm

Medien
Technische Daten verfügbar als PDF (Produktdatenblatt).

Technische Daten

• Material: SK95-Stahl
• Zustand: gehärtet und präzisionsgeschliffen
• Kopfprofil: Diamant
• Merkmal: mit Bund (für positive Positionierung und Kraftübertragung)
• Hauptanwendungen: präzise Positionierung und Ausrichtung von Vorrichtungen und Werkstücken; kann als gehärteter Anschlag oder als Vorrichtungsfuß dienen
• Modelle: BJ723 (Diamantkopf); verwandt BJ721 (Rundkopf)
• Verfügbare Gewindegrößen: M3×0.50, M5×0.80
• Verfügbare D (p6)-Durchmesser: 5, 7, 8, 10, 12, 13, 14, 16, 18 mm
• Entsprechende D1 (h6)-Maße: 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
