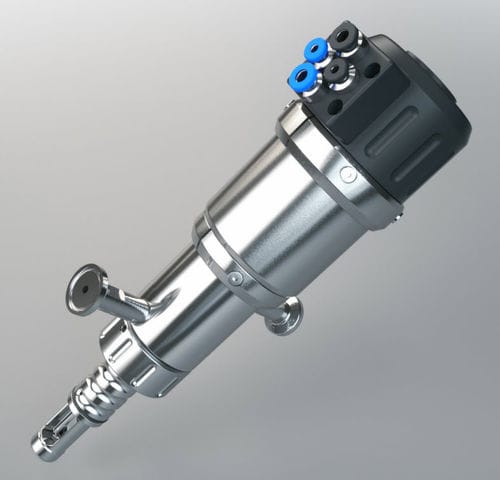

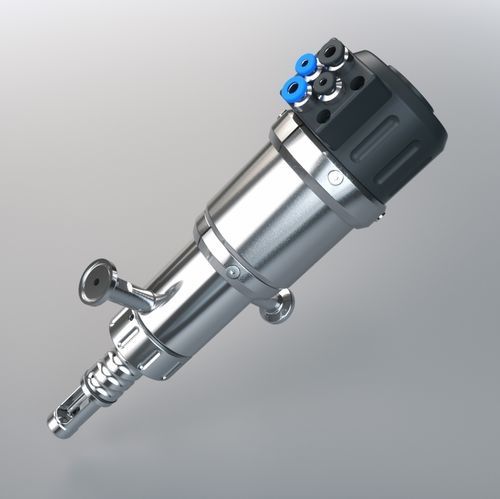

Wechselarmatur EXtract 830

pneumatisch

Produktbeschreibung
EXtract 830 ist eine pneumatisch betätigte Wechselarmatur aus Edelstahl für hygienische Prozesse zur InLine pH-Messung in Rohrleitungen und Behältern. Sie bietet die Möglichkeit, den pH-Sensor automatisch vom Prozess zu trennen, eine Reinigung oder Kalibrierung durchzuführen oder den Sensor auszubauen. Die innovative Konstruktion bietet ein Höchstmaß an Sicherheit bei einfacher Bedienbarkeit.

Ihre Vorteile auf einen Blick

• hygienisches Design, EHEDG- / 3A-zertifizierte Prozessanschlüsse
• Erhöhung der Standzeiten des Sensors und Minimierung des Wartungsaufwandes
• automatische Einfahrsperre bei fehlendem Sensor
• “Plug & Play”-Installation durch farb- und größencodierte Anschlüsse
• integrierte Positionsrückmelder
• einsetzbar in ATEX-Bereichen
• Edelstahl AISI 316L / 1.4404, Oberfläche < Ra 0,78 µm, elektropoliert
• hohe Variationsvielfalt von Prozessanschlüssen und Dichtungswerkstoffen
• bis 16 bar und 140 °C
• einfach automatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• wartungsfreier Antrieb

Anwendungen

• Für alle Ø12–225 mm Sensoren und Ø12–280 mm flüssiggefüllten Sensoren mit Gewinde PG13,5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeits-, Temperatur-, Trübungs- oder optische Sensoren)
• Lebensmittel
• Pharmazie
• Hygienische Anwendungen mit Bedarf an automatischer Reinigung oder Kalibrierung der Sensoren

Konfigurationsoptionen (wählbar)

• Material (benetzte Teile): Edelstahl 1.4404 / 316L
• Dichtungsmaterial (benetzte Dichtungen): EPDM / FEP (FDA/USP VI) oder FPM (Viton) / FEP
• Sensortyp: 225 mm Ø12 PG13.5 gel-filled; 280 mm Ø12 PG13.5 liquid-filled
• Prozessanschluss: Ingold DN25 G1¼" O‑Ring-Position 28 mm; Ingold DN25 G1¼" HyCIP® OP25/50/55 mm; Varivent N DN40–125; TriClamp 1–1.5" (AD Ø50,5 mm); TriClamp 2.0 (AD Ø64 mm); NEUMO BioControl D50; DIN 11851 DN50 (Milchverbindung)
• Reinigunganschluss: G 1/8" Innengewinde; G 1/4" Innengewinde; 1/4" NPT Innengewinde
• Positionsrückmeldung: pneumatisch oder elektrisch (NAMUR)

Spezifikationen
Prozessdruck: 0…16 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Sensoren: 225 mm Ø12 PG13.5 (auch 280 mm Ø12 PG13.5 flüssiggefüllt möglich)
Materialien: Edelstahl 1.4404 / 316L
Prozessoberfläche: <Ra 0.78 µm, elektropoliert
Dichtungen: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Prozessanschlüsse: Ingold DN25 G1¼", HyCIP® OP25/50/55 mm, TriClamp 1–1.5", TriClamp 2", Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Spülanschlüsse: G1/8", G1/4", FNPT 1/4"
Hilfsenergie: Druckluft 4…6 bar
Rückmeldungen: pneumatisch / elektrisch, integriert

Charakteristiken / technische Spezifikationen

• Modell: EXtract 830 (Wechselarmatur, pneumatisch, hygienische Ausführung)
• Gehäusematerial (benetzte Teile): Edelstahl 1.4404 / 316L
• Oberflächenfinish: elektropoliert, < Ra 0,78 µm
• Dichtungsmaterialien: EPDM/FEP (FDA/USP VI) oder FPM (Viton)/FEP
• Sensoraufnahme: Ø12–225 mm (auch flüssiggefüllt Ø12–280 mm, Gewinde PG13,5)
• Prozessanschlüsse: Ingold, HyCIP®, TriClamp, Varivent, Neumo, DIN11851
• Betriebsgrenzen: bis 16 bar, -10…140 °C (Prozess)
• Hilfsenergie: Druckluft 4…6 bar
• Rückmeldeoptionen: pneumatisch oder elektrisch (NAMUR) integriert
• Hygienisches Design mit EHEDG / 3A-zertifizierten Prozessanschlüssen
• ATEX-fähig je nach Ausführung
