Wechselarmatur EXtract 810

pneumatisch

Produktbeschreibung

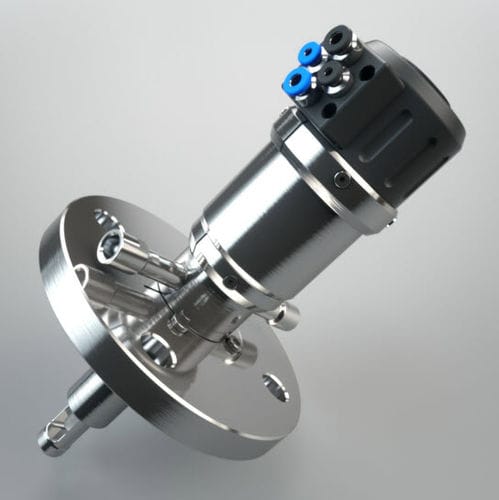

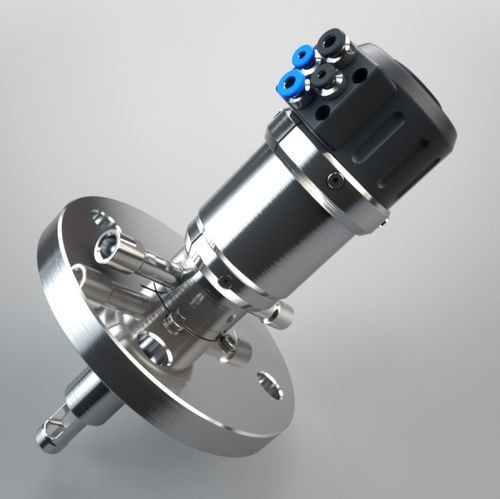

EXtract 810 ist eine pneumatisch angetriebene Wechselarmatur zur Befestigung an Prozessbehältern oder Rohrleitungen. Die Antriebseinheit fährt den Sensor in das Prozessmedium ein und zurück in die Reinigungskammer. Beim Erreichen der Endlage „Messen“ oder „Service“ wird automatisch ein pneumatisches Positionssignal ausgegeben. Reinigung, Spülung und Kalibrierung des Sensors sind bei laufendem Prozess möglich.

Ihre Vorteile

• Robuste Bauweise mit integriertem Abstreifer
• Verlängerung der Lebensdauer des Sensors und Verringerung des Wartungsaufwands
• „Plug & Play“-Montage durch farb- und größencodiertes Anschlusskonzept
• Integrierte Endlagenschalter
• Einsetzbar in ATEX‑Bereichen
• Eintauchlänge bis 107 mm
• Große Variabilität bei Prozessanschlüssen und Dichtungswerkstoffen
• Betriebsfähig bis 16 bar und 140 °C
• Werkstoffe: Edelstahl AISI 316L / 1.4404 oder Alloy C22
• Vollautomatisierbar mit der elektropneumatischen Steuerung EXmatic 470
• Wartungsfreier Antrieb

Konfigurationsoptionen (verfügbare Ausführungen)

• Material (medienberührte Teile): Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
• Dichtungsmaterial (medienberührende Dichtungen): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Sensortyp: 225 mm PG 13.5 gelgefüllt; 280 mm PG 13.5 flüssigkeitsgefüllt
• Prozessanschluss: Flansch DN32 PN16; Flansch DN40 PN16; Flansch DN50 PN16; Flansch ANSI 1 1/4" 150lbs; Flansch ANSI 1 1/2" 150lbs; Flansch ANSI 2" 150lbs; NPT M 1 1/4"; TriClamp 1-1.5" (Außend Ø50,5 mm); TriClamp 2.0 (Außend Ø64 mm)
• Spülanschluss: Innengewinde G 1/8"; Innengewinde G 1/4"; Innengewinde 1/4" NPT
• Positionsrückmeldung: pneumatisch; elektrisch (NAMUR)

Anwendungen

• Für alle Ø12–225 mm Sensoren bzw. Ø12–280 mm flüssigkeitsgefüllte Sensoren mit Gewinde PG13.5 (pH‑Glas- und ISFET‑Sensoren, Leitfähigkeits- oder Temperatursensoren, Trübungs- und andere optische Sensoren)
• Chemische Industrie
• Wasseraufbereitung
• Besonders raue Prozesse
• Situationen mit Bedarf an automatischer Sensorreinigung oder -kalibrierung

Charakteristika / technische Spezifikationen

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 107 mm
• Sensoren: 225 mm Ø12 PG13.5 (unterstützt auch 280 mm Ø12 PG13.5 flüssigkeitsgefüllt)
• Materialien (medienberührt): Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
• Dichtungen: EPDM; FPM (Viton); FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN32 / DN40 / DN50; ANSI 1 1/4" / ANSI 1 1/2" / ANSI 2"; MNPT 1 1/4"; TriClamp 1-1.5"; TriClamp 2"
• Spülanschlüsse: G1/8"; G1/4"; FNPT1/4"
• Hilfsenergie: Druckluft 4...6 bar
• Endlagenschalter: pneumatisch / elektrisch, integriert
