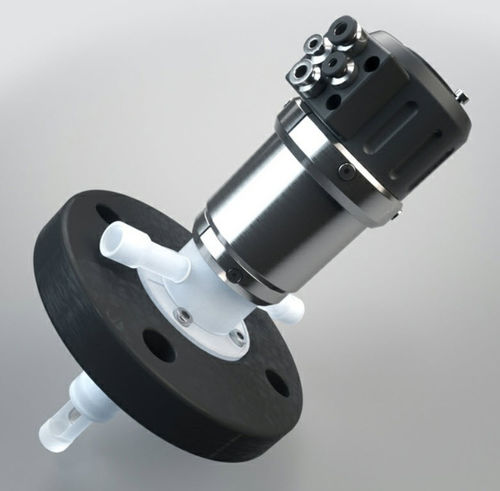

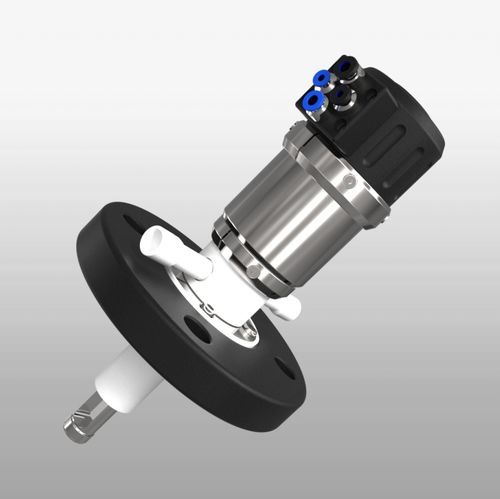

Wechselarmatur EXtract 820

pneumatisch

Produktbeschreibung
EXtract 820 ist eine pneumatisch betätigte Wechselarmatur zur Montage an Prozessbehältern oder Rohrleitungen. Die Antriebseinheit fährt die Sonde in das Prozessmedium ein und zurück in die integrierte Reinigungskammer. In den Endlagen (Messen oder Wartung) liefert die Armatur ein pneumatisches Positionssignal. Reinigung, Spülen und Kalibrierung der Sonde sind bei laufendem Prozess möglich.

Ihre Vorteile

• Konstruktion mit integriertem Abstreifer
• Verlängerung der Lebensdauer der Sonde und Verringerung des Wartungsaufwands
• Plug-and-play-Installation durch farb- und größencodierte Anschlüsse
• Integrierte Endschalter
• Einsetzbar in ATEX-Bereichen
• Materialien: PP, PVDF, PEEK
• Schutzkorb aus Alloy C22 bei PVDF-Option verfügbar
• Eintauchlänge bis 94 mm
• Große Variantenvielfalt bei Prozessanschlüssen und Dichtungswerkstoffen
• Betriebsgrenzen bis 10 bar und 140 °C
• Vollautomatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• Antrieb wartungsfrei

Konfigurationsoptionen (Beispiele)

• Mediumberührende Materialien: PP, PVDF, PEEK
• Dichtungswerkstoffe (mediumberührt): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensoren: 225 mm Ø12 PG 13.5 gelgefüllt; 280 mm Ø12 PG 13.5 flüssigkeitsgefüllt
• Prozessanschlüsse: Flansch DN50 PN16, ANSI 2" 150lbs, NPT 1 1/4"
• Spülanschlüsse: G 1/8" Innengewinde, G 1/4" Innengewinde, 1/4" NPT Innengewinde
• Positionsrückmeldung: pneumatisch oder elektrisch (NAMUR)

Anwendungen

• Für Ø12–225 mm Sensoren oder Ø12–280 mm flüssigkeitsgefüllte Sensoren mit Gewinde PG13.5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeits- oder Temperatursensoren, Trübungs- und optische Sensoren)
• Chemie
• Wasser- und Abwasseraufbereitung
• Für besonders raue Prozesse
• Bei automatischer Reinigung oder Kalibrierung der Sonde

Technische Spezifikationen

• Prozessdruck: 0…10 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchlänge: bis zu 94 mm
• Sonden: 225 mm Ø12 PG 13.5 (Option: 280 mm Ø12 PG 13.5 flüssigkeitsgefüllt)
• Materialien: PP, PVDF / Alloy C22, PEEK
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16, ANSI 2" 150lbs, MNPT 1 1/4"
• Spülanschlüsse: G1/8", G1/4", 1/4" FNPT
• Hilfsenergie: Druckluft 4…6 bar
• Rückmeldungen: pneumatisch / elektrisch, integriert
