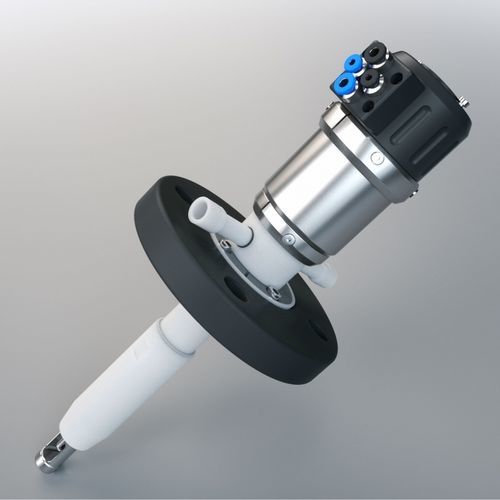

Wechselarmatur EXtract 821

pneumatisch

Produktbeschreibung
EXtract 821 ist eine pneumatisch betätigte Wechselarmatur aus Kunststoff zur Montage an Prozessbehältern und Rohrleitungen. Sie bietet eine Eintauchtiefe bis 194 mm und ermöglicht das automatische Einfahren von Ø12-Sensoren in das Prozessmedium sowie das Zurückziehen in eine Reinigungskammer. Die Endlagen („Messen“ / „Service“) werden pneumatisch signalisiert. Reinigung, Spülen und Kalibrierung sind bei laufendem Prozess möglich.

Ihre Vorteile auf einen Blick

• Robustes Design mit integriertem Abstreifer
• Verlängert Standzeiten der Sensoren und reduziert Wartungsaufwand
• Automatische Sicherungssperre bei entferntem Sensor
• „Plug & Play“-Installation mit farb- und größencodierten Anschlüssen
• Integrierte Endschalter / Positionsrückmeldung
• Einsetzbar in ATEX-Bereichen
• Materialien mediumberührt: PVDF oder PEEK (PVDF-Option mit Schutzkorb aus Alloy C22)
• Eintauchlänge bis 194 mm
• Große Variationsvielfalt bei Prozessanschlüssen und Dichtungswerkstoffen
• Für Betriebsbedingungen bis 10 bar und 140 °C
• Einfach automatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• Wartungsfreier Antrieb

Ausführung / Konfigurationsoptionen (Beispiele)

• Material (mediumberührt): PVDF, PEEK
• Dichtungswerkstoffe (mediumberührt): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensor-Typen: 325 mm Ø12 PG13.5 (gelgefüllt), 380 mm Ø12 PG13.5 (flüssigkeitsgefüllt)
• Prozessanschlüsse: Flansch DN50 PN16, Flansch ANSI 2" 150 lbs
• Spülanschlüsse: G 1/8" Innengewinde, G 1/4" Innengewinde, 1/4" NPT Innengewinde
• Rückmeldung / Initiator: pneumatisch oder elektrisch (NAMUR)
• Hilfsenergie (für pneumatische Betätigung): Druckluft 4...6 bar

Anwendungen

• Für alle Ø12-Sensoren (325 mm gelgefüllt oder 380 mm flüssigkeitsgefüllt, PG13.5) einschließlich pH-Glas- und ISFET-Sensoren sowie Leitfähigkeits-, Temperatur-, Trübungs- und optische Sensoren
• Chemieindustrie
• Wasser- und Abwasseraufbereitung
• Besonders raue oder abrasive Prozesse
• Prozesse mit automatischer Sensorreinigung oder Kalibrierung

Charakteristika / technische Spezifikationen

• Prozessdruck: 0…10 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 194 mm
• Sensoren: 325 mm Ø12 PG13.5 (gelgefüllt) / 380 mm Ø12 PG13.5 (flüssigkeitsgefüllt)
• Materialien: PVDF / Alloy C22 / PEEK
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16 / ANSI 2" 150 lbs
• Spülanschlüsse: G1/8", G1/4", FNPT 1/4"
• Hilfsenergie: Druckluft 4...6 bar
• Rückmeldungen: pneumatisch / elektrisch (integriert)
