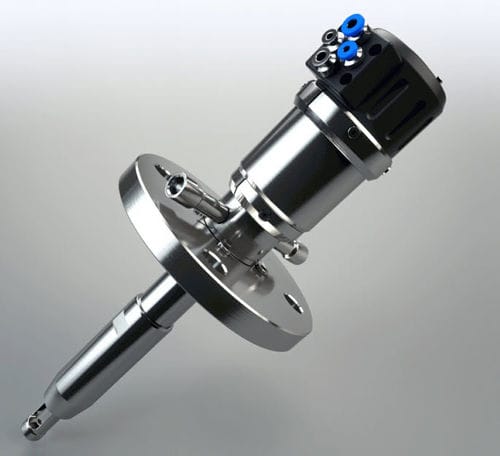

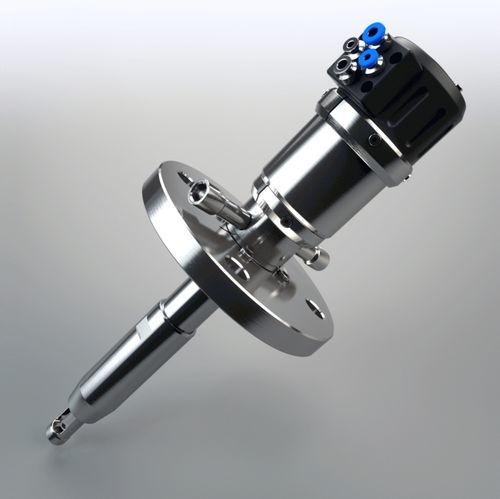

Wechselarmatur EXtract 811

pneumatisch

Produktbeschreibung
Der EXtract 811 ist ein pneumatisch betätigtes, einfahrbares Sondengehäuse zur Inline-Montage an Behältern oder Rohrleitungen. Die Antriebseinheit fährt den Sensor in das Prozessmedium (Eintauchtiefe bis 207 mm) und zurück in eine Reinigungskammer , sodass Reinigen, Spülen und Kalibrieren während des laufenden Prozesses möglich sind. Beim Erreichen der Mess- oder Serviceposition erfolgt eine pneumatische oder elektrische Rückmeldung.

Vorteile

• Robustes Design mit integriertem Abstreifer
• Verlängert Standzeiten des Sensors und reduziert Wartungsaufwand
• Automatische Sicherheitssperre beim Entfernen der Sonde
• Plug-and-play-Installation mit farb- und größencodierten Anschlüssen
• Integrierte Endschalter
• Einsetzbar in ATEX‑Bereichen
• Eintauchlänge bis 207 mm
• Große Auswahl an Prozessanschlüssen und Dichtungswerkstoffen
• Bis 16 bar und 140 °C
• Werkstoffe: Edelstahl AISI 316L / 1.4404 oder Alloy C22 (2.4602)
• Voll automatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• Wartungsfreier Antrieb

Konfigurationsoptionen (Beispiele)

• Material (medienberührte Teile): Alloy C22 (2.4602) oder Edelstahl 1.4404 / 316L
• Dichtungsmaterialien (medienberührend): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensortypen: 325 mm PG13.5 gel-filled; 380 mm PG13.5 liquid-filled
• Prozessanschlüsse: Flansch DN40 PN16, Flansch DN50 PN16, ANSI 1 1/2" 150lbs, ANSI 2" 150lbs
• Spülanschlüsse: G 1/8" innengewinde, G 1/4" innengewinde, 1/4" NPT innengewinde
• Positionsrückmeldung: pneumatisch oder elektrisch (NAMUR)

Anwendungen

• Für Ø12–325 mm Sensoren bzw. Ø12–380 mm flüssigkeitsgefüllte Sensoren mit PG13.5-Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeit, Temperatur, Trübung und andere optische Sensoren)
• Chemie
• Wasser- und Abwasserbehandlung
• Besonders raue oder beanspruchende Prozesse
• Situationen mit automatischer Sensorreinigung oder -kalibrierung

Spezifikationen

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 207 mm
• Sensortypen: 325 mm Ø12 PG13.5 (auch 380 mm Ø12 PG13.5 liquid-filled)
• Materialien: Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16 / DN40 PN16 / ANSI 2" 150lbs / ANSI 1 1/2" 150lbs
• Spülanschlüsse: G1/8", G1/4", 1/4" FNPT
• Hilfsenergie: Druckluft 4...6 bar
• Endschalter: pneumatisch / elektrisch, integriert
