Wechselarmatur EXtract 825

pneumatisch

Produktbeschreibung

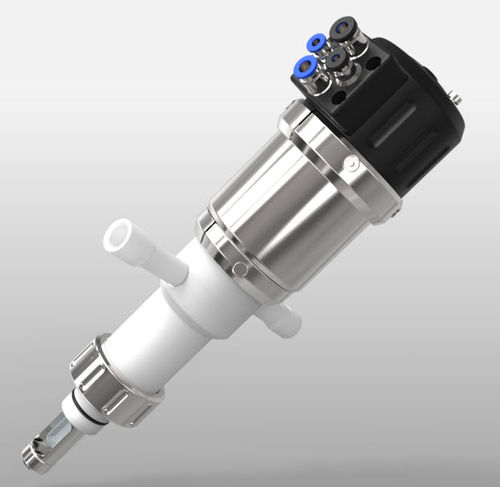

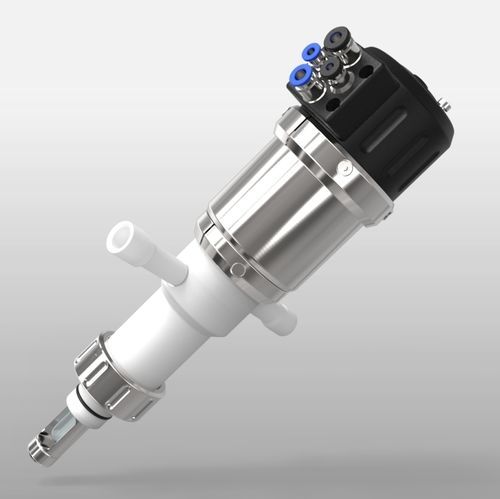

EXtract 825 ist eine pneumatisch betätigte Wechselarmatur zur Montage an Prozessbehältern oder Rohrleitungen mittels Einschweißstutzen DN25 (G1 1/4"). Die Antriebseinheit fährt den Sensor in das Prozessmedium ein und zurück in eine Reinigungskammer; pneumatische Positionssignale melden die "Mess"- und "Service"-Position. Reinigen, Spülen und Kalibrieren sind während des laufenden Prozesses möglich. Ein integrierter PTFE-Abstreifer erlaubt den Einsatz auch in stärker verschmutzenden Prozessen.

Vorteile / Merkmale

• Integrierter PTFE-Abstreifer für besseren Schutz vor Anhaftungen
• Geeignet für DN25 Einschweißstutzen (G1 1/4")
• Verlängert Standzeiten des Sensors und reduziert Wartungsaufwand
• Automatische Sicherungssperre bei entferntem Sensor
• Einfach automatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• Werkstoffoptionen (mediumberührt): PP, PVDF oder PEEK
• Eintauchlänge: 70 mm
• Einsetzbar in ATEX-Bereichen
• Betriebsfähig bis 10 bar und 140 °C
• Optional: stabiler Schutzkorb aus Alloy für PVDF-Ausführung
• Wartungsfreier Antrieb

Anwendungen

• Für Ø12×225 mm oder Ø12×280 mm (flüssigkeitsgefüllt) Sensoren mit PG13,5-Gewinde (pH-Glas- und ISFET-, Leitfähigkeits-, Temperatur-, Trübungs- und optische Sensoren)
• Chemische Industrie und Verfahrenstechnik
• Wasser- und Abwasseraufbereitung
• Raue Prozesse, in denen Edelstahl nicht geeignet ist
• Wenn automatische Reinigung oder Kalibrierung des Sensors erforderlich ist

Konfigurationsoptionen (Auswahl)

• Mediumberührte Werkstoffe: PP, PVDF, PEEK
• Mediumberührte Dichtungen: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensoroptionen: 225 mm PG13,5 gelgefüllt; 280 mm PG13,5 flüssigkeitsgefüllt
• Prozessanschluss: G1 1/4" (DN25), O-Ring-Position 25 mm
• Spülanschlüsse: G1/8" Innengewinde, G1/4" Innengewinde, 1/4" NPT Innengewinde
• Positionsrückmeldung: pneumatisch oder elektrisch (NAMUR)

Charakteristika / technische Spezifikationen

• Prozessdruck: 0…10 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchlänge: 70 mm
• O-Ring-Position: 25 mm
• Sensoren: 225 mm Ø12 PG13,5 (Option 280 mm Ø12 flüssigkeitsgefüllt)
• Materialien (mediumberührt): PP, PVDF, PEEK
• Dichtungen (mediumberührt): EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschluss: G1 1/4" (DN25)
• Spülanschlüsse: G1/8", G1/4", 1/4" FNPT
• Hilfsenergie: Druckluft 4..6 bar
• Endschalter: pneumatisch / elektrisch, integriert
