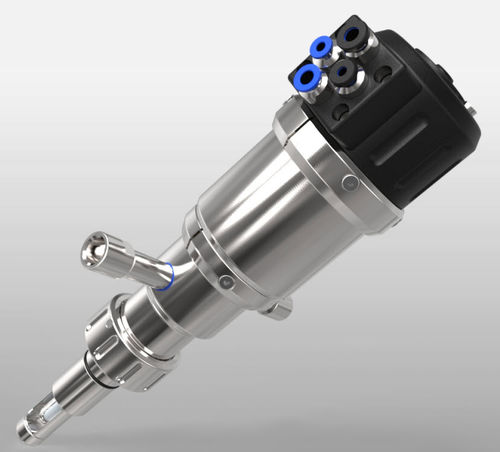

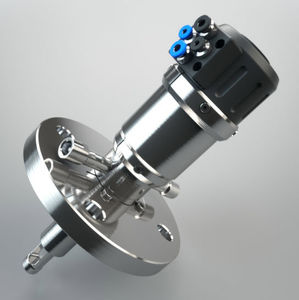

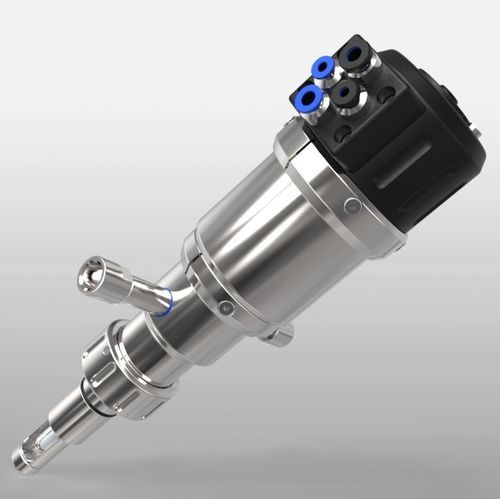

Wechselarmatur EXtract 815

pneumatisch

Produktbeschreibung
EXtract 815 ist eine pneumatisch betätigte Wechselarmatur zur Befestigung an Prozessbehältern oder Rohrleitungen über Einschweißstutzen DN25 (G1 1/4"). Die Antriebseinheit fährt die Sonde in das Prozessmedium ein und zurück in eine Reinigungskammer. Pneumatische Positionssignale melden die Mess- und Serviceposition. Reinigung, Spülung und Kalibrierung der Sonde sind bei laufendem Prozess möglich. Ein integrierter PTFE-Abstreifer erlaubt den Einsatz auch in rauen oder abrasiven Prozessen.

Ihre Vorteile

• Integrierter PTFE-Abstreifer und robuste Ausführung
• Verlängert die Lebensdauer der Sonde und verringert den Wartungsaufwand
• Automatische Sicherheitsverriegelung bei entferntem Sensor
• „Plug & Play“-Installation mit farb- und größencodierten Anschlüssen
• Integrierte Positionsrückmelder (pneumatisch / elektrisch)
• Einsetzbar in ATEX-Bereichen
• Eintauchlänge bis 90 mm
• Bis 16 bar und 140 °C
• Nassteile: Edelstahl AISI 316L / 1.4404 oder Alloy C22
• Automatisierbar mit der elektro-pneumatischen Steuerung EXmatic 470
• Wartungsfreier Antrieb

Anwendungen

• Für Ø12–225 mm Sensoren oder Ø12–280 mm flüssigkeitsgefüllte Sensoren mit Gewinde PG13.5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeits-, Temperatur-, Trübungs- und optische Sensoren)
• Chemie
• Wasser- und Abwasseraufbereitung
• Raue oder abrasive Prozesse
• Prozesse mit Bedarf an automatischer Sondenreinigung oder Kalibrierung

Spezifikationen (Tabelle)
Prozessdruck: 0…16 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Eintauchlänge: bis 90 mm
O-Ring-Position: 28 mm / 50 mm
Sensoren: 225 mm Ø12 PG 13.5 (auch 280 mm Ø12 PG 13.5 flüssigkeitsgefüllt)
Materialien: Edelstahl 1.4404 / 316L, Alloy C22 (2.4602)
Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
Prozessanschluss: G1 1/4" (DN25) — Einschweißstutzen DN25
Spülanschlüsse: G1/8", G1/4", FNPT1/4"
Betriebsenergie: Druckluft 4...6 bar
Positionsrückmeldungen: pneumatisch / elektrisch, integriert


Technische Merkmale

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchlänge: bis 90 mm
• O-Ring-Positionen: 28 mm / 50 mm
• Sensor-Kompatibilität: Ø12–225 mm (PG13.5), Ø12–280 mm flüssigkeitsgefüllt
• Nassteile: Edelstahl 1.4404 / 316L oder Alloy C22 (2.4602)
• Nassdichtungen: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Prozessanschluss: G1 1/4" (DN25) — Einschweißstutzen DN25
• Reinigungsanschlüsse: G1/8" innen, G1/4" innen, 1/4" NPT innen
• Betriebsmedium: Druckluft 4–6 bar (pneumatischer Antrieb)
• Integrierte Ausstattungen: PTFE-Abstreifer, integrierte Positionsrückmelder, automatische Sicherheitsverriegelung
