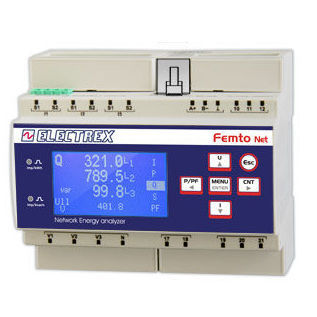

Überwachungs-Analysator PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

für StromnetzIndustrieLeistung

Produktübersicht
Leistungsqualitäts-Analysator und Web-Datenmanager für die industrielle Überwachung und zentrale Datenerfassung. Leistungsqualitätsanalyse gemäß EN 50160 und EN 61000-4-30. Genauigkeitsklasse 0.5S mit Einzelharmonischenmessung bis zur 51. Ordnung. Entwickelt für die ausschließliche Verwendung mit externen ECT-Stromwandlern (nicht im Lieferumfang). Unterstützt Netzwerk-Bridge zwischen RJ45 und RS485 für Modbus-Kommunikation mit anderen Electrex-Geräten.

Kompatibilität und Stromwandler

• Exklusiv zu verwenden mit externen ECT-Stromwandlern (Beispiele: PFAE000-01, PFAE000-02, PFAE000-03)
• Electrex ECT-Serie Stromwandler sind mit dieser Femto D6-Version kompatibel

Enthaltene Upgrades

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

Funktionen

• Leistungsqualitätsanalyse nach EN 50160 und EN 61000-4-30
• Genauigkeitsklasse 0.5S
• Einzelharmonischenmessung bis zur 51. Ordnung
• Netzwerk-Bridge zwischen RJ45 und RS485 für Modbus
• Daueruhr mit Batterie und nichtflüchtiger Speicher
• Fern-Firmware-Update
• Grafisches LCD-Display
• 2 digitale Eingänge und 2 digitale Ausgänge mit separatem Common
• 2 Kalibrierungs-LEDs
• ExpBus für externe Geräte (I/O, Umweltsensoren)
• NFC-Konnektivität
• DIN-Schienenbreite: 6 Module
• Versorgungsspannung: 85 ÷ 265 Vac
• Konformität: EN 50470-1 und EN 50470-3

Hinweis
Geräte der Femto D6-Serie können in anderen Hardware-Konfigurationen angeboten werden. Zur Erstellung unterschiedlicher Versionen Tabelle zur Codeerstellung oder das Produktdatenblatt heranziehen. Kompatible Stromwandler sind in der Electrex ECT-Serie erhältlich.

Technische Daten

• Produktcode: PFN66-EQ5D9-A21
• Typ: Leistungsqualitäts-Analysator und Web-Datenmanager
• Normen für Analyse: EN 50160; EN 61000-4-30
• Genauigkeitsklasse: 0.5S
• Oberschwingungen: Einzelharmonischen bis zur 51. Ordnung
• Erforderlicher Wandler: Externe ECT-Serie (nicht enthalten)
• Kommunikation: RJ45 (Ethernet), RS485 (Modbus), Netzwerk-Bridge zwischen RJ45 und RS485
• Enthaltene Upgrades: 2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• Speicher/Uhr: Batteriegestützte Uhr, nichtflüchtiger Speicher
• Firmware: Fern-Update unterstützt
• Display: Grafisches LCD
• Digitale I/O: 2 digitale Eingänge, 2 digitale Ausgänge mit separatem Common
• Anzeigen: 2 Kalibrierungs-LEDs
• Erweiterung: ExpBus für externe I/O und Sensoren
• Konnektivität: NFC
• Montage: DIN-Schiene, 6 Module
• Versorgung: 85 ÷ 265 Vac
• Konformität: EN 50470-1, EN 50470-3
