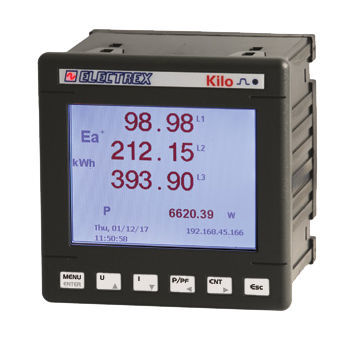

Überwachungs-Analysator PFNK9-1Q5D9-121 KILO NET 96 PQ WEB LOG 16

für StromnetzNetz ACIndustrie

Produktübersicht
Analysegerät für Leistungsqualität und Web-Datenmanager. Leistungsqualitätsanalyse gemäß EN 50160 und EN 61000-4-30. Netzwerkbrücke zwischen RJ45- und RS485-Anschlüssen für Modbus-Kommunikation mit Electrex-Geräten im Subnetz. Enthält die folgenden Upgrades: 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, PFSU940-05 Web. Genauigkeitsklasse 0,5S und Einzelfrequenz-Harmonische bis zur 51. Ordnung. Perpetuelle, batteriebetriebene astronomische Uhr/Kalender und nichtflüchtiger Speicher. Firmware-Update aus der Ferne unterstützt. Grafik-LCD-Anzeige. 2 digitale Eingänge und 2 digitale Ausgänge mit separatem Common. 1 Kalibrierungs-LED. ExpBus für externe Geräte (Eingänge/Ausgänge, Umweltsensoren). NFC ausgestattet. Frontmaß 96×96 mm für Schalttafeleinbau. Versorgung 85 ÷ 265 Vac. Entspricht EN 50470-1 und EN 50470-3.

Hinweis
Geräte der Kilo-Serie können auch in anderen Hardware-Konfigurationen benötigt werden. Zum Erstellen des Codes für die verschiedenen Versionen siehe die Code-Erstellungstabelle oder das Produktdatenblatt.

Kompatible Stromwandler

• • Split-Serie Stromwandler
  • Mini-Split-Serie Stromwandler

Tabelle / wesentliche Daten
Produktname: KILO NET 96 PQ WEB LOG 16
Code: PFNK9-1Q5D9-121
Hauptbild: Kilo-96.jpg

Zusätzliche Informationen
Geräte der Kilo-Familie können in anderen Hardware-Konfigurationen angefordert werden. Zur Erstellung des Codes für verschiedene Versionen siehe die Code-Erstellungstabelle im Produktdatenblatt. Stromwandler der Familien Kilo und Kilo F sind im Zubehörbereich einsehbar.

Verfügbare Dokumente

• Produktdatenblatt Kilo D6 und 96
• Code-Erstellungstabelle für Net-Familien
• Installationsanleitungen Kilo RJ45 96 und Kilo net 96 2DI/2DO 4COMMON

Eigenschaften / technische Daten

• Bezeichnung: KILO NET 96
• Produktcode: PFNK9-1Q5D9-121
• Funktion: Analysegerät für Leistungsqualität & Web-Datenmanager
• Leistungsqualitätsanalyse: gemäß EN 50160 und EN 61000-4-30
• Netzwerkbrücke: RJ45 ↔ RS485 für Modbus-Kommunikation mit Geräten im Subnetz
• Upgrades enthalten: 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, PFSU940-05 Web
• Genauigkeitsklasse: 0,5S
• Harmonische: Einzelfrequenz-Harmonische bis zur 51. Ordnung
• Uhr/Kalender: perpetuelle, batteriebetriebene astronomische Uhr/Kalender
• Speicher: nichtflüchtiger Speicher
• Firmware: Remote-Firmware-Update unterstützt
• Anzeige: Grafik-LCD
• Digitale I/O: 2 digitale Eingänge, 2 digitale Ausgänge mit separatem Common
• Kalibrierung: 1 Kalibrierungs-LED
• ExpBus: für externe Geräte (Eingänge/Ausgänge, Umweltsensoren)
• Konnektivität: NFC ausgestattet
• Abmessungen Front: 96 × 96 mm
• Versorgung: 85 ÷ 265 Vac
• Konformität: EN 50470-1, EN 50470-3
