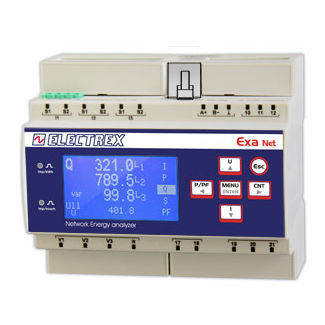

Stromnetz-Analysator PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

IndustrieNetzqualitätEnergie

Produktübersicht
Das PFNE6-FH509-110 EXA F NET D6 H ist ein Energieanalysator und Web-Datenmanager für die Integration in industrielle Modbus-Subnetze. Genauigkeitsklasse 0,5S mit Einzelschwingungsmessung bis zur 51. Ordnung. Nur kompatibel mit den flexiblen teilbaren Stromwandlern der Serie FCTS (CTs nicht enthalten). Agiert als Netzwerkbrücke zwischen RJ45- und RS485-Anschluss für Modbus-Kommunikation mit anderen Electrex-Geräten und lokale Datenspeicherung. Enthält die Upgrades PFSU940-01 (Log 8) und PFSU940-05 (Web). Perenne batteriegestützte Uhr und nichtflüchtiger Speicher für Datensicherung. Remote-Firmware-Update und grafisches LCD-Display für lokale Anzeige.

Hauptmerkmale

• Genauigkeitsklasse: 0,5S
• Einzelne Oberschwingungsmessung bis zur 51. Ordnung
• Nur kompatibel mit FCTS flexiblen teilbaren CTs (CTs nicht enthalten)
• Netzwerkbrückenfunktion zwischen RJ45 (Ethernet) und RS485 für Modbus
• Enthält: PFSU940-01 (Log 8) und PFSU940-05 (Web)
• Perenne batteriegestützte Uhr und nichtflüchtiger Speicher zur zuverlässigen Datenspeicherung
• Unterstützt Remote-Firmware-Updates
• Grafisches LCD-Display für lokale Messwerte
• Zwei Kalibrier-LEDs für Vor-Ort-Prüfungen
• ExpBus-Schnittstelle für externe I/O und Umweltsensoren
• NFC-Konnektivität für Konfiguration und Interaktion
• Hutschienenmontage: belegt 6 Module
• Weite Versorgungsspannung: 85 ÷ 265 Vac
• Normen: EN 50470-1, EN 50470-3

Hinweise zur Anwendung

• Benötigt FCTS flexible teilbare Stromwandler zur Strommessung; CTs werden nicht mitgeliefert.
• Funktioniert als Web-Datenmanager und Energieanalysator; geeignet zur Einbindung in Modbus-Architekturen mittels RJ45↔RS485-Brücke zur Kommunikation mit anderen Electrex-Geräten und zentraler Speicherung.

Technische Daten

• Modellfamilie: EXA-Serie (Variante Exa Net D6), Artikelnummer PFNE6-FH509-110
• Genauigkeit: Klasse 0,5S
• Oberschwingungen: bis zur 51. Ordnung
• Stromversorgung: 85 ÷ 265 Vac
• Montage: Hutschiene, Breite 6 Module
• Display: grafisches LCD
• Konnektivität: RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Speicher: nichtflüchtiger Speicher mit batteriegestützter Uhr
• Uhr: perenne batteriegestützte Uhr
• Anzeige: 2 Kalibrier-LEDs
• Software/Firmware: Remote-Update unterstützt; enthält Log 8 und Web (PFSU940-01, PFSU940-05)
• Kompatibilität: nur mit FCTS flexiblen teilbaren CT-Serie
• Normenkonformität: EN 50470-1, EN 50470-3
