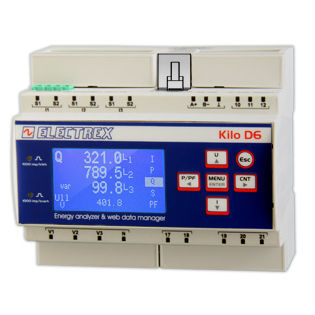

Überwachungs-Analysator PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

für StromnetzNetzqualitätLeistung

Übersicht
Energie- und Netzqualitätsanalysator sowie Wi‑Fi Web Data Manager für Überwachung und Netzqualitätsanalyse. Wi‑Fi-Kommunikation über externe Antenne (Kod. PFC3530 enthalten). Führt Netzqualitätsanalysen gemäß EN 50160 und EN 61000-4-30 durch. Arbeitet als Netzwerkbrücke zwischen RJ45- und/oder Wi‑Fi-Ports und dem RS485-Port für Modbus-Kommunikation mit Electrex-Instrumenten im Subnetz. Genauigkeitsklasse 0.5S; Messung einzelner Oberschwingungen bis zur 51. Ordnung. Dauerhafte, batteriebetriebene astronomische Uhr/Kalender und nichtflüchtiger Speicher. Fern-Update der Firmware möglich. Grafisches LCD-Display. Gehäuse für Hutschiene, 6 Module. Versorgungsspannung 85 ÷ 265 Vac.

Enthaltene Upgrades

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

E/A und Schnittstellen

• Wi‑Fi-Kommunikation über externe Antenne (PFC3530 enthalten)
• RJ45 Ethernet-Port
• RS485-Port für Modbus-Kommunikation (Netzwerkbrücke zwischen RJ45/Wi‑Fi und RS485)
• ExpBus für externe Geräte (E/A, Umweltsensoren)
• NFC ausgestattet

Benutzeroberfläche und Anzeigen

• Grafisches LCD-Display
• 2 Kalibrierungs-LEDs

Digitale E/A

• 2 digitale Eingänge
• 2 digitale Ausgänge
• Digitale Eingänge und Ausgänge mit getrennten gemeinsamen Polen

Kompatibilität
Die mit dieser Kilo-Serienversion kompatiblen Stromwandler sind in den Zubehörbereichen verfügbar:

• • Split-Serie Stromwandler
  • Mini-Serie Split-Stromwandler

Normen und Konformität

• Netzqualitätsanalyse: EN 50160 und EN 61000-4-30
• Messkonformität: EN 50470-1 und EN 50470-3

Hinweise
Kilo-Geräte können in anderen Hardwarekonfigurationen verfügbar sein; Codevarianten werden über die Codeerstellungstabelle oder das Produktdatenblatt definiert.

Technische Merkmale / Spezifikationen

• Modellfamilie: Kilo-Serie
• Bezeichnung: KILO NET WI-FI EDA D6
• Produktcode angezeigt: PFNK6-1QAD9-121
• Enthaltene Antenne: externe Antenne Kod. PFC3530 (enthalten)
• Genauigkeitsklasse: 0.5S
• Oberschwingungen: einzelne Oberschwingungen bis zur 51. Ordnung
• Uhr/Kalender: dauerhafte, batteriebetriebene astronomische Uhr/Kalender
• Speicher: nichtflüchtiger Speicher
• Firmware: Fern-Update unterstützt
• Display: grafisches LCD
• Digitale Eingänge: 2
• Digitale Ausgänge: 2
• Gemeinsame Pole E/A digital: getrennte gemeinsame Pole für Eingänge und Ausgänge
• Kalibrierung: 2 Kalibrierungs-LEDs
• Erweiterung: ExpBus für externe Geräte und Umweltsensoren
• Konnektivität: RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC: ausgestattet
• Montage: Hutschiene, 6 Module
• Netzspannung: 85 ÷ 265 Vac
• Normen: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Enthaltene Upgrades: 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
