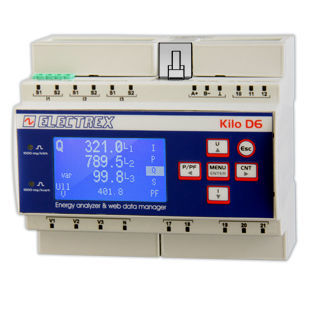

Überwachungs-Analysator PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

für StromnetzIndustrieNetzqualität

Beschreibung
Netzqualitäts- und Energieanalysator & Wi‑Fi Web Data Manager PFNK6-FQAD9-121 (KILO F NET, Variante D6) mit Wi‑Fi-Kommunikation über externe Antenne Art. PFC3530 (inklusive). Führt Netzqualitätsanalysen nach EN 50160 und EN 61000-4-30 durch. Zur Verwendung mit den flexiblen aufteilbaren Stromwandlern der Serie FCTS (nicht enthalten). Dient als Netzwerkbrücke zwischen RJ45- und/oder Wi‑Fi-Anschlüssen und RS485 für Modbus-Kommunikation mit Electrex-Geräten im Subnetz.

Enthaltene Upgrades

• 2 x PFSU940-01 (Log 8)
• 1 x PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Hauptmerkmale

• Genauigkeitsklasse: 0,5S
• Oberwellenanalyse: einzelne Harmonische bis zur 51. Ordnung
• Daueruhr/kalender (astronomisch) batteriebetrieben und nichtflüchtiger Speicher
• Remote-Firmware-Update möglich
• Grafisches LCD-Display
• 2 digitale Eingänge und 2 digitale Ausgänge mit separatem gemeinsamen Anschluss
• 2 Kalibrierungs-LEDs
• ExpBus für externe Geräte (E/A und Umweltsensoren)
• NFC vorhanden
• Montage: Hutschiene (DIN), Breite 6 Module
• Stromversorgung: 85 ÷ 265 Vac
• Konformität: EN 50470-1 und EN 50470-3

Hinweis
Das Gerät arbeitet als Web Data Manager mit Logging- und webbasierten Datenverwaltungsfunktionen. Für die Strommessung sind die flexiblen aufteilbaren Stromwandler der Serie FCTS zu verwenden (nicht enthalten). Das Wi‑Fi-Kit enthält die externe Antenne Art. PFC3530. Weitere Hardwarekonfigurationen sind möglich – siehe Produktdatenblatt oder Tabelle zur Codeerstellung für unterschiedliche Versionen.

Technische Daten

• Produktcode: PFNK6-FQAD9-121
• Produktfamilie: Kilo-Serie
• Modellvariante: D6 (KILO D6)
• Funktion: Netzqualitäts- und Energieanalysator & Web Data Manager
• Kommunikation: RJ45 und Wi‑Fi (externe Antenne Art. PFC3530 inklusive)
• Netzwerkbrücke: zwischen RJ45/Wi‑Fi und RS485 (Modbus)
• Enthaltene Upgrades: PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Normen: EN 50160, EN 61000-4-30
• Genauigkeit: Klasse 0,5S
• Oberwellen: bis zur 51. Ordnung
• Uhr/Speicher: astronomische Batterieuhr und nichtflüchtiger Speicher
• Display: grafisches LCD
• Digitale E/A: 2 digitale Eingänge, 2 digitale Ausgänge mit separatem gemeinsamen Anschluss
• Indikatoren: 2 Kalibrierungs-LEDs
• Erweiterung: ExpBus für externe E/A und Umweltsensoren
• NFC: vorhanden
• Montage: DIN-Hutschiene, 6 Module
• Stromversorgung: 85 ÷ 265 Vac
• Konformität: EN 50470-1 und EN 50470-3
• Kompatible Wandler: FCTS-Serie flexible teilbare Stromwandler (nicht enthalten)
