Überwachungs-Analysator PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

für StromnetzIndustrieNetzqualität

Produktübersicht

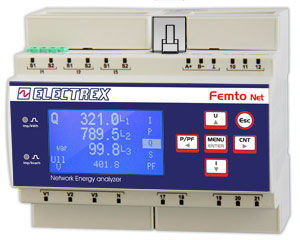

Energie- und Netzqualitäts-Analyser mit Web Data Manager, ausgelegt für industrielle und gewerbliche Stromnetze. Führt Power-Quality-Analysen nach EN 50160 und EN 61000-4-30 mit Genauigkeitsklasse 0.5S durch und misst Einzelharmonische bis zur 51. Ordnung. Arbeitet als Netzwerkbrücke zwischen RJ45 und RS485 für Modbus-Kommunikation und lokale Datenerfassung. Integrierte NFC- und ExpBus-Unterstützung für externe I/O und Umweltsensoren sowie ein grafisches LCD für lokale Anzeige.

Hinweis
Geräte der Femto D6-Serie sind in mehreren Hardware-Konfigurationen erhältlich. Zur Erstellung des richtigen Produktcodes für unterschiedliche Versionen siehe die Code-Erstellungstabelle oder das Produktdatenblatt.

Kompatible Stromwandler

• Electrex ECT-Serie Stromwandler (externe Wandler erforderlich, nicht im Lieferumfang)

Technische Daten

• Funktion: Energie- und Power-Quality-Analyser & Web Data Manager
• Normen: EN 50160 und EN 61000-4-30 (Power-Quality-Analyse)
• Genauigkeit: Klasse 0.5S
• Oberwellen: Einzelne Harmonische bis zur 51. Ordnung
• Wandler: ausschließlich mit externen ECT-Stromwandlern verwenden (z. B. PFAE000-01, PFAE000-02, PFAE000-03) — Wandler nicht enthalten
• Netzwerk: RJ45 ↔ RS485-Bridge für Modbus-Kommunikation und Subnetz-Datenerfassung
• Enthaltene Upgrades (Beispielkonfiguration): 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, 1 × PFSU940-05 Web
• Uhr & Speicher: permanente batteriebetriebene Uhr und nichtflüchtiger Speicher
• Firmware: Remote-Firmware-Update
• Display: grafisches LCD
• Digitale I/O: 2 digitale Eingänge und 2 digitale Ausgänge mit getrenntem Gemeinsamen
• Anzeige-LEDs: 2 Kalibrier-LEDs
• Erweiterung: ExpBus für externe Geräte (I/O, Umweltsensoren)
• Konnektivität: NFC
• Montage: Hutschiene, Breite 6 Module
• Versorgungsspannung: 85 ÷ 265 Vac
• Konformität: EN 50470-1 und EN 50470-3
