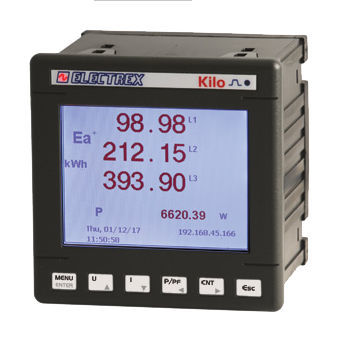

Überwachungs-Analysator PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

für Stromnetzfür NetzwerkIndustrie

Produktübersicht
Energie- und Netzqualitätsanalysator & Web Data Manager mit Wi‑Fi-Kommunikation über externe Antenne (Art.-Nr. PFC3530 inklusive). Netzqualitätsanalyse gemäß EN 50160 und EN 61000-4-30. Genauigkeitsklasse 0,5S; Messung einzelner Oberschwingungen bis zur 51. Ordnung. Für die ausschließliche Verwendung mit flexiblen, teilbaren Stromwandlern der Serie FCTS (nicht enthalten) vorgesehen. Netzwerkbrücke zwischen RJ45- und/oder Wi‑Fi-Anschlüssen und RS485-Anschluss für Modbus-Kommunikation mit Electrex-Geräten im Subnetz.

Enthaltene Upgrades und Funktionen

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Funktionen & Hardware
Perpetuelles, batteriebetriebenes astronomisches Uhr/kalender und nichtflüchtiger Speicher. Fern-Update der Firmware möglich. Grafik-LCD-Anzeige. 2 digitale Eingänge und 2 digitale Ausgänge mit getrenntem Masseanschluss. 1 Kalibrierungs-LED. ExpBus für externe Geräte (E/A und Umweltsensoren). NFC ausgestattet. Frontmaß 96 × 96 mm. Versorgung 85 ÷ 265 Vac. Entspricht EN 50470-1 und EN 50470-3.

HINWEIS
Geräte der Kilo-Serie können auch in anderen Hardwarekonfigurationen geliefert werden. Zur Erstellung des Codes und für verfügbare Varianten siehe Code-Erstellungstabelle oder das Produktdatenblatt.

Kompatible Stromwandler

• FCTS-Serie, flexible teilbare Stromwandler

Eigenschaften / technische Daten

• Modell: KILO F NET (Variante Code PFNK9-FQAD9-121)
• Funktion: Energie- und Netzqualitätsanalysator & Web Data Manager
• Kommunikation: Wi‑Fi (externe Antenne PFC3530 inklusive), RJ45 und RS485 (Modbus)
• Netzqualitätsnormen: EN 50160 und EN 61000-4-30
• Genauigkeit: Klasse 0,5S
• Oberschwingungen: Einzelne Oberschwingungen bis zur 51. Ordnung
• Wandlerkompatibilität: Ausschließlich mit flexiblen teilbaren Wandlern der Serie FCTS (nicht enthalten)
• Netzwerkbrücke: Brücke zwischen RJ45 und/oder Wi‑Fi und RS485 für Modbus-Kommunikation mit Electrex-Geräten
• Enthaltene Upgrades: 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Uhr / Speicher: Batteriebetriebenes astronomisches Uhr/kalender; nichtflüchtiger Speicher
• Firmware: Fern-Update unterstützt
• Anzeige: Grafik-LCD
• Digitale E/A: 2 digitale Eingänge, 2 digitale Ausgänge mit getrenntem Masseanschluss
• Anzeigeelement: 1 Kalibrierungs-LED
• Erweiterungsbus: ExpBus für externe E/A und Umweltsensoren
• Sonstiges: NFC ausgestattet
• Abmessungen: 96 × 96 mm
• Versorgungsspannung: 85 ÷ 265 Vac
• Konformität: EN 50470-1 und EN 50470-3
