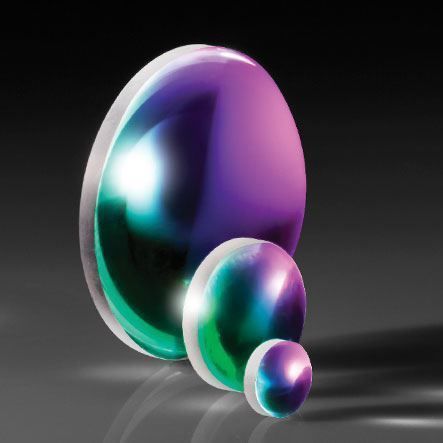

Plankonvexe Linse #25 series

Quarzglasfür Laser

Übersicht
TECHSPEC® plano-konvexe (PCX) Linsen aus Fused Silica mit laser-line V-Coat sind für maximale Durchlässigkeit bei der Konstruktionswellenlänge 785 nm optimiert. Für niederenergetische HeNe-, Dioden- und Nd:YAG-Laserquellen ausgelegt, verwenden diese Linsen laser-line V-Coat Antireflexbeschichtungen mit einer maximalen Reflexion von <0,25% pro Fläche bei der Konstruktionswellenlänge, um Reflexionsverluste in Mehrkomponenten-Optiksystemen zu reduzieren.

Hauptmerkmale

• <0,25% maximale Reflexion pro Fläche bei 785 nm (R_abs <0,25% @ 785 nm)
• Durchmesserbereich: 5 mm – 50 mm
• EFL-Bereich: 10 mm – 250 mm
• Substrat: Fused Silica
• Laser-line V-Coat AR für 785 nm optimiert (weitere Optionen: 405, 532, 1064, 1550 nm)

Allgemeine Spezifikationen

• Fase: Schutzfase nach Bedarf
• Substrat: Fused Silica
• Beschichtung: 785 nm V-Coat (laser-line V-Coat AR)
• Beschichtungsspezifikation: R_abs <0,25% pro Fläche @ 785 nm
• Konstruktionswellenlänge (DWL): 785 nm
• Durchmesserbereich: 5 mm bis 50 mm
• EFL-Bereich: 10 mm bis 250 mm
• Brennweitentoleranz: ±1%
• Oberflächenqualität: 40-20
• Power (P–V) @ 632,8 nm: 1,5 λ
• Irregularität (P–V) @ 632,8 nm: λ/4

Anwendungen

• Fokussierung und Kopplung bei niederenergetischen Diodenlasern
• HeNe-Lasersysteme
• Nd:YAG-Lasersysteme
• Mehrkomponenten-Optiksysteme, die niedrige Oberflächenreflexionen bei 785 nm erfordern

Hinweise
Geliefert mit schützendem Fasenbearbeitung nach Bedarf. TECHSPEC® Komponenten werden von Edmund Optics entworfen, spezifiziert oder hergestellt, um die Transmission bei der Konstruktionswellenlänge zu optimieren.
