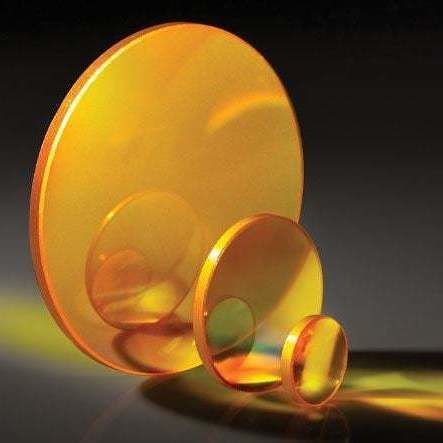

Plankonvexe Linse #11-409

aus ZinkselenidInfrarotfür Thermografie

Übersicht
TECHSPEC® Zinkselenid (ZnSe) plan-konvexe (PCX) Linsen sind für Fokussier- und Kollimationsanwendungen im MWIR- und LWIR-Bereich ausgelegt. Hergestellt von Coherent®, bestehen diese Optiken aus Infrarot-ZnSe mit einem Volumenabsorptionskoeffizienten von <0,0005 cm^-1 bei 10,6 µm. Erhältlich unbeschichtet oder mit verschiedenen Breitband-Anti-Reflex-Beschichtungen (z. B. Dual-Band 3–12 µm und 8–12 µm, optimiert für CO2-Laser und Wärmebildkameras). Effektive Brennweiten reichen von 12,7 mm bis 250 mm über eine Familie von drei Durchmessern.

Merkmale

• Edmund Optics® entworfen, Coherent® hergestellt
• Premier-Grade ZnSe-Substrat mit geringer Volumenabsorption
• Lieferbar unbeschichtet oder mit Breitband-AR-Beschichtungsoptionen (z. B. BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Technische Informationen (Beschichtung / Transmissions-Highlights)
AR-BESCHICHTETES ZINKSELENID
Typische Beschichtungsdesigns und Übertragungsbeispiele für ZnSe mit BBAR bei 0° AOI:

• BBAR (3000–12000 nm): Ravg < 5,0 % @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0,5 % @ 8–12 µm

Spezielle Handhabung
Diese Optiken erfordern besondere Handhabung, um Beschädigungen zu vermeiden und die Langzeitleistung zu sichern. Reinigen und lagern Sie gemäß den Empfehlungen des Herstellers. Zinkselenid ist ein toxisches Material; verwenden Sie geeignete persönliche Schutzausrüstung (Gummi- oder Kunststoffhandschuhe), um Kontaminationen zu vermeiden, und befolgen Sie lokale Sicherheitsvorschriften.

Hinweise

• II-VI Incorporated firmiert jetzt als Coherent Corp.

Technische Spezifikationen

• Substrat: Coherent® Infrared ZnSe
• Volumenabsorptionskoeffizient: <0,0005 cm^-1 @ 10,6 µm
• Unregelmäßigkeit (P-V) @ 10,6 µm: < λ/20
• Wellenfrontfehler (P-V) @ 10,6 µm: λ/10
• Wellenfrontfehler (P-V) @ 632,8 nm: λ
• Oberflächenqualität: 40-20
• Oberflächenrauheit: <50 Å RMS
• Beschichtungsoptionen: unbeschichtet oder mehrere Breitband-AR-Beschichtungen (z. B. 3–12 µm, 8–12 µm)
• Durchmesseroptionen: Familie mit drei Durchmessern
• Verfügbare effektive Brennweiten: 12,7 mm bis 250 mm
• Handhabung: Schützende Fase falls erforderlich; PSA und besondere Vorsichtsmaßnahmen wegen Materialtoxizität empfohlen
