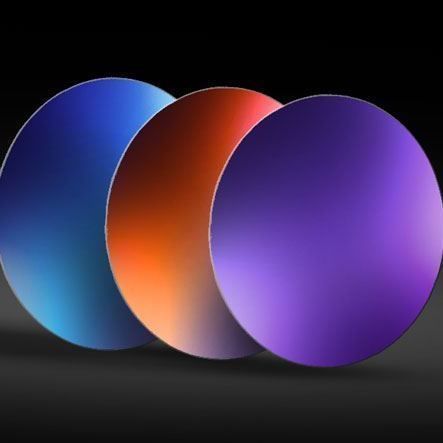

Optischer Filter / Nahinfrarot #23-6 series

Interferenz

Übersicht
Die Notchfilter Everix Ultra-Thin OD 4.0 sind flexible, kratzunempfindliche Dünnfilm‑Interferenzfilter mit OD‑4‑Sperrung im sichtbaren und nahen Infrarotbereich. Sie erreichen Übertragungs‑ und Sperrwerte, die mit vielen hartoxidierten Filtern vergleichbar sind, ohne den schmalen Sperrband‑Charakter zu verwässern. Geeignet zur Integration in handgehaltene oder tragbare medizintechnische, mess‑ und optische Geräte, bei denen Gewicht und optische Weglänge begrenzt sein müssen.

Merkmale

• Maximale Dicke: wahlweise 300 µm oder 400 µm
• Flexible, kratzfeste extrudierte Dünnfilm‑Konstruktion
• Scharfe spektrale Sperrprofile ähnlich hartoxidierter Filter

Allgemeine Spezifikationen
Durchmesser (mm): 12,50
Maßtoleranz (mm): ±0,15
Freie Öffnung (%): >90
Optische Dichte (Durchschnitt): OD 4
Transmission (Durchschnitt): >85%
Toleranz der Mittleren Wellenlänge (CWL): ±2%

Verfügbare Varianten (Beispiele)

• 405 nm — Übertragungsbereich: 375–1200 nm — max. Dicke: 300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

Produktdetails
Individuelle Filterausführungen, zusätzliche Durchmesser und teilspezifische Konfigurationen sind direkt bei Everix erhältlich. Konsultieren Sie das Datenblatt für genaue spektrale Kurven und mechanische Zeichnungen.

Technische Daten

• Durchmesser: 12,50 mm
• Maßtoleranz: ±0,15 mm
• Freie Öffnung: >90%
• Optische Dichte (Durchschnitt): OD 4
• Transmission (Durchschnitt): >85%
• Toleranz der Mittleren Wellenlänge: ±2%
• Maximale Dickenoptionen: 300 µm und 400 µm
• Konstruktion: flexible, kratzfeste extrudierte Dünnfilm‑Interferenzstruktur
• Typische Anwendungen: handgehaltene/tragbare medizintechnische, mess‑ und optische Geräte, bei denen Gewicht und optische Weglänge kritisch sind
