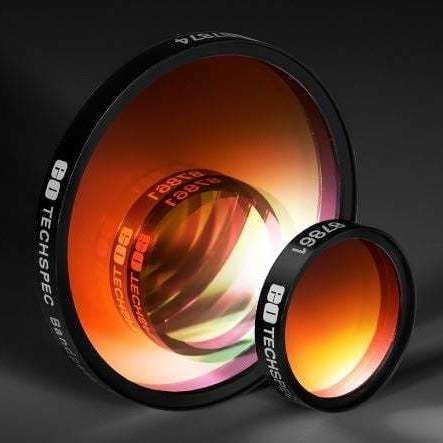

Optischer Filter / Bandpass #86-966

Glasfür die industrielle Bildverarbeitungfür Mikroskopie

Produktübersicht
TECHSPEC® hartbeschichtete Bandpassfilter OD 4.0 50 nm wurden für Bildgebungsanwendungen wie die industrielle Bildverarbeitung, Fluoreszenzmikroskopie und biotechnische/analytische Instrumente entwickelt. Diese ein-substratigen, hartbeschichteten Filter bieten tiefes Sperren außerhalb des Passbands und hohe Transmission im Passband zur Verbesserung des Signal-Rausch-Verhältnisses.

Hauptmerkmale

• Hohe Transmission mit tiefem Out-of-Band-Blocking (durchschnittlich OD ≥4.0)
• Nominale Bandbreite 50 nm (familienübliche Angabe: ~45 nm)
• Erhältlich für verschiedene VIS- und IR-Zentrumwellenlängen und Durchmesser
• Hartbeschichtete Konstruktion für steilere spektrale Flanken und konstante Leistung

Hinweis zur Leistung
Die Filter sind für spektrale Leistungsfähigkeit optimiert, nicht für hohe Laser-Schadensschwellen. Typischer LIDT: ~1 J/cm2 @ 532 nm, 10 ns.

Allgemeine technische Daten

• Konstruktion: In schwarzem eloxiertem Ring montiert; Einbaudicke 5,0 ±0,1 mm
• Einfallwinkel: 0° (nominal)
• Optische Dichte (Durchschnitt): ≥4.0
• Substrat: optisches Glas; Beschichtung: Hard Coated; Oberflächenqualität: 80-50
• Bandbreite (FWHM): Familiennominal 50 nm (typischer Tabelleneintrag 45 nm)
• Sperrbereich (Beispiel): 200–1200 nm
• Haltbarkeit: Haftung/Abrieb/Reinigung gemäß MIL-PRF-13830B und MIL-C-48497A; Umweltprüfungen gemäß MIL-STD-810H (Feuchte, Temperatur)

Anwendungen

• Industrielle Bildverarbeitung
• Fluoreszenzmikroskopie
• Biotech- und Analytikinstrumente, die ein verbessertes Signal-Rausch-Verhältnis erfordern

Zusätzliche Informationen
Montierte TECHSPEC® Filter besitzen einen Pfeil an der Fassung, der auf die beschichtete Oberfläche (S1) zeigt; auf S2 ist eine AR-Beschichtung angebracht. Die Familie bietet mehrere Zentrumwellenlängen und Durchmesser zur Anpassung an Systemanforderungen.

Technische Spezifikationen

• Familie: TECHSPEC® Hard Coated Bandpass Filters
• Typischer LIDT: ~1 J/cm2 @ 532 nm, 10 ns
• Einbaudicke: 5,0 ±0,1 mm; Oberflächenqualität 80-50
