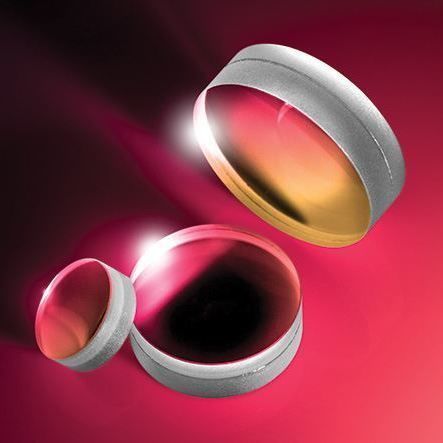

Doppellinse YAG-BBAR

zylindrischAchromatischfür Laser

Produktübersicht
TECHSPEC® YAG-BBAR beschichtete gekittete achromatische Doublets sind Zwei-Element-Linsen zur Korrektur von sphärischen und chromatischen Aberrationen auf der optischen Achse. Die YAG-BBAR Breitband-Anti-Reflex-Beschichtung ist für 500–1100 nm optimiert und erreicht <0,25% absolute Reflexivität bei 532 nm und 1064 nm. Die Konstruktion zielt darauf ab, den Spotdurchmesser bei polychromatischer Beleuchtung zu minimieren. Die Doublets eignen sich auch zum Fokussieren von Nd:YAG-Lasern, einschließlich Anlagen mit Alignierungsstrahl.

Hauptmerkmale

• YAG-BBAR Breitband-AR-Beschichtung für 500–1100 nm
• Optimiert für <0,25% absolute Reflexivität bei 532 nm und 1064 nm
• Kostengünstige Alternative zu luftgeführten Fokussier-Doublets

Ausgewählte Spezifikationen

• Zentrierung (arcmin): <1
• Fase: Schutzfase nach Bedarf
• Brennweitentoleranz: ±1%
• Brennweitenspezifikationswellenlänge: 587,6 nm
• Oberflächenqualität: 40-20
• Beschichtung: YAG-BBAR (500–1100 nm)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Unregelmäßigkeit (P-V) @ 632,8 nm: λ/4
• Wellenlängenbereich: 500–1100 nm

Vorgesehene / typische Anwendungen

• Polychromatische Fokussierung bei Bedarf nach minimalem Spotdurchmesser
• Fokussierung von Nd:YAG-Lasern und Lasersystemen, einschließlich Alignierungsstrahlen
• Optische Systeme mit Bedarf an breitbandiger AR-Leistung vom sichtbaren bis zum nahen IR

Technische Merkmale / Spezifikationen

• Konfiguration: Gekittetes achromatisches Doublet (zwei optische Elemente gekittet)
• Beschichtungsdetails: YAG-BBAR, optimiert für 500–1100 nm; <0,25% absolute Reflexivität bei 532 nm und 1064 nm
• Transmission: Breitbandtransmission über 500–1100 nm
• Brennweitenspezifikationswellenlänge: 587,6 nm
• Brennweitentoleranz: ±1%
• Zentrierung: <1 arcmin
• Oberflächenqualität: 40-20 (Kratzer/Grübchen)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Unregelmäßigkeit (P-V) @ 632,8 nm: λ/4
• Fase: Schutzfase nach Bedarf
