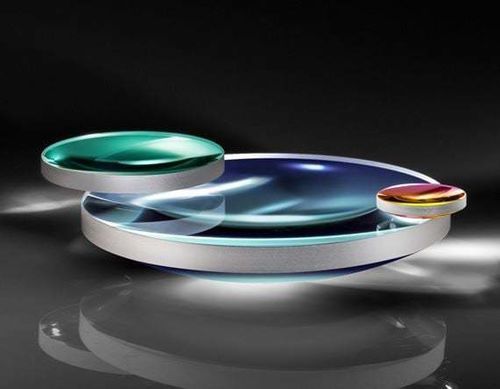

Plankonvexe Linse #65-456

aus BK7-GlasVISfür Laser

Übersicht
TECHSPEC® 405 nm Laser‑V‑beschichtete plan‑konvexe (PCX) Linsen sind für maximale Durchlässigkeit bei der Designwellenlänge 405 nm optimiert. Diese plano‑konvexen Singlets sammeln und fokussieren Laserlicht sowie dessen Harmonische und bieten eine typische Reflexion pro Fläche von <0,25% bei der Designwellenlänge, um Verluste in multielementigen optischen Systemen zu minimieren.

Hauptmerkmale

• <0,25% Reflexion pro Fläche bei 405 nm, geeignet für Diodenanwendungen
• Laser V‑Coat optimiert für 405 nm
• Verfügbar in weiteren Laser V‑Coat Zentralwellenlängen und zusätzlichen Beschichtungsoptionen
• Entwickelt zum Sammeln und Fokussieren von Laserlicht und Harmonischen

Beschichtungs‑ & Wellenlängenoptionen
Diese PCX‑Linsen werden standardmäßig mit Laser V‑Coat bei 405 nm angeboten. Weitere Laser V‑Coat Zentralwellenlängen sowie alternative Beschichtungen sind verfügbar, z. B. unbeschichtet, MgF2, VIS 0°, VIS‑NIR, NIR I und NIR II, zur Anpassung an verschiedene Systemanforderungen.

Anwendungshinweise
Mit einer Reflexion pro Fläche unter 0,25% bei 405 nm eignen sich diese Linsen besonders für Diodenlaser‑Anwendungen und mehrteilige optische Baugruppen, bei denen hohe Transmission und geringe Rückreflexion erforderlich sind. Häufige Anwendungen sind Strahlsammlung, Fokussierung und Kopplung in Lasersystemen.

Technische Daten

• Designwellenlänge (DWL): 405 nm
• Reflexion pro Fläche bei DWL: <0,25% (typisch)
• Beschichtung (Standard): Laser V‑Coat (405 nm)
• Oberflächenqualität: 40-20
• Power (P‑V) @ 632,8 nm: 1,5λ
• Irregularity (P‑V) @ 632,8 nm: λ/4
• Brennweitentoleranz: ±1%
• Fase/Bevel: Schutzfase nach Bedarf
• Schadensschwelle (konstruktionsbedingt): 3 J/cm² @ 405 nm, 10 ns
