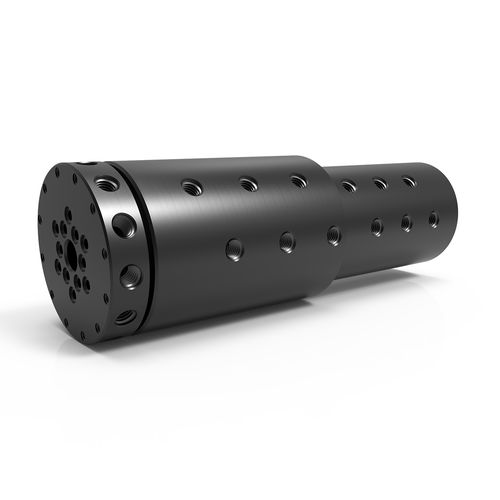

Drehdurchführung für Wasser GP 12

für ÖlVakuumfür Gas

Produktübersicht
Die GP Series 12-Wege Drehdurchführungen bieten zwölf unabhängige Durchführungen in einer rotierenden Einheit und ermöglichen den gleichzeitigen Transport unterschiedlicher Medien bei Vakuum- und bidirektionalen Druckbedingungen. Die Standardausführung besteht aus Kohlenstoffstahl mit Black-Oxide-Oberfläche; Edelstahloptionen sind für Korrosionsbeständigkeit oder den Einsatz mit Wasser/korrosiven Medien verfügbar.

Hauptmerkmale

• 12 unabhängige Durchgänge für den gleichzeitigen Transport mehrerer Medien
• Dichtungstechnologie geeignet für Vakuumbetrieb und bidirektionalen Druck
• Standardgehäuse und -welle: Kohlenstoffstahl (Black Oxide); Edelstahloptionen verfügbar
• Standardseitig eingesetzte Gewindeanschlüsse: NPT oder BSPP
• Optionale Dichtungsnuten für O-Ringe an der Stirnseite für bündigen Einbau (bei Bestellung angeben)
• Konzipiert zur direkten Integration mit elektrischen Schleifringen für kombinierten Fluid- und Elektro-/Datentransport
• Typische geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (Kühlmittel/Wasser mit Korrosionsschutzmittel; Hydrauliköle auf Erdölbasis)

Beispielhafte Konfigurationen

• GP-201-12 — 1/4"-18 NPT (auch mit BSPP erhältlich) — Durchgang 0,250" [6,35 mm] — Durchmesser 4,437" [112,7 mm] — Länge 13,380" [339,85 mm] — Durchgangsbohrung 0,750" [19,05 mm] — Mindestdrehmoment 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (auch mit BSPP erhältlich) — Durchgang 0,375" [9,525 mm] — Durchmesser 4,937" [125,4 mm] — Länge 15,370" [390,40 mm] — Durchgangsbohrung 0,750" [19,05 mm] — Mindestdrehmoment 26,2 ft-lbs [35,52 Nm]

Verfügbare Optionen

• Kundenspezifische Modifikationen zur Anpassung von Standardprodukten an Projektanforderungen
• Integration elektrischer Schleifringe für kombinierten Fluid- und Elektro-/Datentransport
• O-Ring-Flanschdichtung als Option anstelle seitlich verschraubter Anschlüsse für bündigen Einbau

Leistung & Daten

• Druck-gegen-Drehmoment- und Druck-gegen-Geschwindigkeit-Diagramme sind für GP Series Modelle erhältlich
• Mehrere Druck- und Geschwindigkeitsoptionen abhängig von den Serienvarianten; siehe beispielhafte Konfigurationen

Technische Daten

• Maximaldruck: 7.500 PSI [515 BAR]
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]; Anwendungen über diesen Temperaturen erfordern alternative Dichtungsmaterialien
• Geeignete Medien: Luft/Gas; Kühlmittel (mit Korrosionsinhibitoren); Öl/Hydraulik (erdölbasiert); Wasser/Glykol (mit Korrosionsinhibitoren); andere Medien über kundenspezifische Lösungen
• Anschlussarten: NPT und BSPP standard; weitere Anschlusstypen in anderen Serien erhältlich
• Gehäusematerial: Kohlenstoffstahl (Black Oxide); Edelstahl optional für Korrosionsbeständigkeit
• Wellenmaterial: Kohlenstoffstahl (Black Oxide); Edelstahloptionen verfügbar
• Wellenanschlussoptionen: seitlich verschraubte Anschlüsse (Standard); optionale nicht-gewindete O-Ring-Flanschdichtungen für bündigen Einbau; verschraubte Befestigungsbohrungen
• Beispiele für Durchgangsgrößen: 0,250" (6,35 mm) und 0,375" (9,525 mm)
• Durchgangsbohrungsbeispiel: 0,750" [19,05 mm]
• Mindestdrehmoment zum Drehen (Beispiele, Druck Null): GP-201-12 = 19,2 ft-lbs [26,03 Nm]; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
