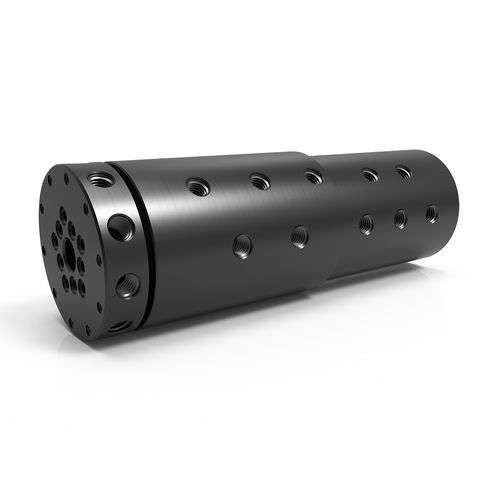

Drehdurchführung für Wasser GP 10

für Ölfür Gasfür Luft

Übersicht
Die GP Series Drehdurchführungen mit 10 Durchgängen bieten zehn unabhängige Fluidkanäle und eine spezielle Dichtungstechnik für Vakuum und bidirektionale Drücke, die gleichzeitigen Transport unterschiedlicher Medien ermöglicht. Standardausführung: Kohlenstoffstahl (Black Oxide) für Luft/Gas, Kühlmittel und Hydraulik; Edelstahlausführungen sind für Korrosionsbeständigkeit und Wasser/korrosive Medien verfügbar. Seitenanschlüsse an Welle und Gehäuse sind standardmäßig NPT oder BSPP; optionale O‑Ring Flachdichtungen sind erhältlich. Die Baureihe lässt sich mit passenden Schleifringeinheiten zur Kombination von Fluid‑ und elektrischer Übertragung integrieren.

Konfigurationen (Auswahl)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Durchgang: 0,250" [6,35 mm] | Durchmesser: 3,687" [93,65 mm] | Länge: 10,000" [254,00 mm] | Durchgangsbohrung: 0,750" [19,05 mm] | Mindestdrehmoment: 14,7 ft-lbs [19,93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Durchgang: 0,375" [9,525 mm] | Durchmesser: 3,937" [100 mm] | Länge: 13,620" [345,95 mm] | Durchgangsbohrung: 0,750" [19,05 mm] | Mindestdrehmoment: 23,3 ft-lbs [31,59 Nm]

Druckoptionen (Referenz)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Andere | Kundenspezifisch

Geschwindigkeitsoptionen (Referenz)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Andere | Kundenspezifisch

Anschlusstypen (Referenz)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Andere | Kundenspezifisch

Geeignete Medien (Auswahl)
Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (Wasser/Glykol oder Kühlmittel sollten Korrosionsinhibitoren enthalten; Öl/Hydraulik auf Erdölbasis).

Verfügbare Optionen

• Kundenspezifische Modifikationen an Durchgängen, Anschlüssen, Befestigung oder Abmessungen.
• Integration mit elektrischen Schleifringen zur Kombination von Fluidübertragung mit Strom/Signal/Daten.
• Optionale O‑Ring Flachdichtungen für bündige Montage oder nicht-gewindete Seitenanschlüsse (bei Bestellung angeben).
• Wellenanschlussoptionen: seitliche Gewindeanschlüsse (Standard), optionale nicht-gewindete O‑Ring Flachdichtungen und montagefähige Gewindebohrungen.

Hinweise & Vorsicht
Typischer Maximaldruck für GP 10‑Durchgänge: 7.500 PSI [515 BAR]. Referenzmaximalgeschwindigkeit für die GP Series: bis zu 500 RPM je nach Konfiguration. Temperaturbereich für Standarddichtungen: 0° F bis 220° F [-18° C bis 105° C]. Die Lebensdauer hängt von Drehzahl, Betriebszyklus und Medium ab. Für Anwendungen über 220° F (105° C) oder Wasser über 212° F (100° C) sind alternative Dichtungsmaterialien erforderlich. Verwenden Sie Korrosionsinhibitoren für Wasser/Glykol oder Kühlmittel; verwenden Sie erdölbasierte Flüssigkeiten für Öl/Hydraulik.

Technische Daten

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Konfiguration: 10 unabhängige Durchgangskanäle (10‑Durchgänge)
• Maximaldruck (typisch GP 10‑Durchgänge): 7.500 PSI [515 BAR]
• Maximaldrehzahl (typisch): 500 RPM (serien-/konfigurationsabhängig)
• Max. Vakuum: 30 HG
• Temperaturbereich (Standarddichtungen): 0° F bis 220° F [-18° C bis 105° C]
• Gehäusematerial: Kohlenstoffstahl (Black Oxide); Edelstahlvarianten verfügbar
• Wellenmaterial: Kohlenstoffstahl (Black Oxide); Edelstahlvarianten verfügbar
• Standardanschlüsse: NPT, BSPP (seitliche Anschlüsse an Welle und Gehäuse)
• Typische Durchgangsgrößen (Beispiele): 0,250" [6,35 mm], 0,375" [9,525 mm]
• Durchgangsbohrung Beispiel: 0,750" [19,05 mm]
• Mindestdrehmoment zum Drehen (Beispiele bei Null Druck, Öl/Hydraulik): GP-201-10 = 14,7 ft-lbs [19,93 Nm]; GP-301-10 = 23,3 ft-lbs [31,59 Nm]
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (mit Korrosionsinhibitoren)
