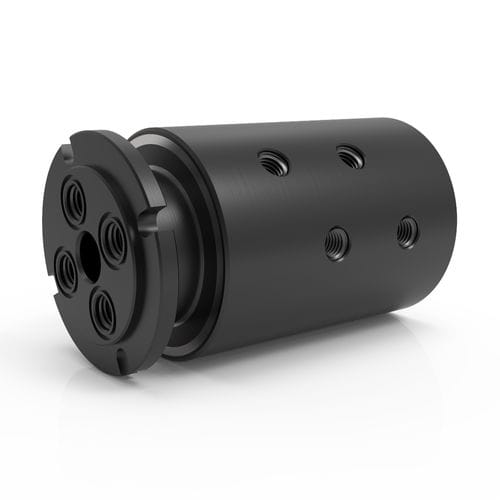

Drehdurchführung für Chemikalien GP Series

für Ölfür Gasfür Wasser

Produktbeschreibung
Die GP Series 4-Kanal-Drehdurchführungen übertragen vier unabhängige Medienkanäle gleichzeitig und ermöglichen die kombinierte Übertragung von Luft/Gas, Kühlmittel, Hydrauliköl oder anderen kompatiblen Medien. Die Dichtungstechnologie ist für Vakuum und bidirektionale Druckverhältnisse ausgelegt. Standardmäßig besteht die Ausführung aus Kohlenstoffstahl mit schwarzer Oxidierung; Edelstahlvarianten sind für korrosive Medien oder wasserbasierte Anwendungen verfügbar.

Hauptmerkmale

• Vier unabhängige Durchgangskanäle für gleichzeitige Mehrmedienübertragung
• Dichtung geeignet für Vakuum- und bidirektionale Druckbedingungen
• Gehäuse und Welle aus Kohlenstoffstahl (schwarze Oxidierung); Edelstahloptionen für Korrosionsbeständigkeit
• Anschlussoptionen: NPT und BSPP (NPT-Modelle können O-Ring-Flanschdichtung anbieten; BSPP-Modelle ohne diese Option)
• Einzigartige Wellenkonfiguration der GP NPT-Modelle für vereinfachte Montage und optionale bündige Montage
• Auslegung zur direkten Integration mit elektrischen Schleifringen zur kombinierten Fluid- und elektrischen/Leistungs-/Signalübertragung
• Verschiedene Druck- und Drehzahlbewertungen innerhalb der GP-Familie zur Anpassung an Anwendungsanforderungen

Druck / Serie

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Andere — Kundenspezifisch

Drehzahl / Serie

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Andere — Kundenspezifisch

Anschlussart / Serie

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Mitteldruck — HPS
• Andere — Kundenspezifisch

Geeignete Medien / Serie

• Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Chemikalien — GPS, SCS, HPS
• Kühlmittel — SE, GP, GPS, SCS, HPS
• DI/Leitungswasser — GPS, SCS, HPS
• Lebensmittelgeeignet — SCS
• Öl/Hydraulik — SE, GP, GPS, SCS, HVH, HPS
• Dampf — Kundenspezifisch
• Wasser/Glykol (mit Inhibitoren) — SE, GP, GPS, SCS, HPS
• Andere — Kundenspezifisch

Konfigurationen (Beispiele)

• GP-140 — Anschluss: 1/8"-27 NPT (auch G1/8" BSPP); Durchgangsgröße: 0,156" [3,962 mm]; Durchmesser: 2,687" [68,25 mm]; Länge: 4,696" [119,28 mm]; Durchgangsbohrung: Keine; Mindestdrehmoment: 1,9 ft-lbs [2,58 Nm]
• GP-141 — Anschluss: 1/8"-27 NPT (auch G1/8" BSPP); Durchgangsgröße: 0,156" [3,962 mm]; Durchmesser: 2,937" [74,6 mm]; Länge: 4,735" [120,27 mm]; Durchgangsbohrung: 0,500" [12,7 mm]; Mindestdrehmoment: 3,2 ft-lbs [4,34 Nm]
• GP-240 — Anschluss: 1/4"-18 NPT (auch G1/4" BSPP); Durchgangsgröße: 0,250" [6,35 mm]; Durchmesser: 3,187" [80,95 mm]; Länge: 6,118" [155,40 mm]; Durchgangsbohrung: Keine; Mindestdrehmoment: 6,6 ft-lbs [8,95 Nm]
• GP-241 — Anschluss: 1/4"-18 NPT (auch G1/4" BSPP); Durchgangsgröße: 0,250" [6,35 mm]; Durchmesser: 3,750" [95,25 mm]; Länge: 6,327" [160,71 mm]; Durchgangsbohrung: 0,750" [19,05 mm]; Mindestdrehmoment: 9,5 ft-lbs [12,88 Nm]
• GP-340 — Anschluss: 3/8"-18 NPT (auch G3/8" BSPP); Durchgangsgröße: 0,375" [9,525 mm]; Durchmesser: 3,875" [98,43 mm]; Länge: 6,980" [177,29 mm]; Durchgangsbohrung: Keine; Mindestdrehmoment: 9,5 ft-lbs [12,88 Nm]
• GP-341 — Anschluss: 3/8"-18 NPT (auch G3/8" BSPP); Durchgangsgröße: 0,375" [9,525 mm]; Durchmesser: 4,187" [106,35 mm]; Länge: 7,372" [187,25 mm]; Durchgangsbohrung: 0,750" [19,05 mm]; Mindestdrehmoment: 11,9 ft-lbs [16,13 Nm]
• GP-440 — Anschluss: 1/2"-14 NPT (auch G1/2" BSPP); Durchgangsgröße: 0,500" [12,7 mm]; Durchmesser: 4,250" [107,95 mm]; Länge: 8,247" [209,47 mm]; Durchgangsbohrung: Keine; Mindestdrehmoment: 11,9 ft-lbs [16,13 Nm]
• GP-441 — Anschluss: 1/2"-14 NPT (auch G1/2" BSPP); Durchgangsgröße: 0,500" [12,7 mm]; Durchmesser: 4,937" [125,4 mm]; Länge: 8,592" [218,24 mm]; Durchgangsbohrung: 0,750" [19,05 mm]; Mindestdrehmoment: 20,3 ft-lbs [27,52 Nm]
• GP-540 — Anschluss: 3/4"-14 NPT (auch G3/4" BSPP); Durchgangsgröße: 0,750" [19,05 mm]; Durchmesser: 5,250" [133,35 mm]; Länge: 9,730" [247,14 mm]; Durchgangsbohrung: Keine; Mindestdrehmoment: 20,3 ft-lbs [27,52 Nm]
• GP-641 — Anschluss: 1"-11.5 NPT (auch G1" BSPP); Durchgangsgröße: 1,000" [25,4 mm]; Durchmesser: 7,187" [182,55 mm]; Länge: 12,190" [309,63 mm]; Durchgangsbohrung: 1,000" [25,4 mm]; Mindestdrehmoment: 40,7 ft-lbs [55,18 Nm]

Verfügbare Optionen

• Kundenspezifische Modifikationen und Montageoptionen
• Integration mit elektrischen Schleifringen zur kombinierten Übertragung von Fluiden und elektrischen Signalen/Leistung
• Verschiedene Serienvarianten und Druck-/Drehzahlkombinationen innerhalb der Produktfamilie

Hinweise

• Wasser/Glykol- oder Kühlmittelflüssigkeiten müssen, sofern angegeben, Korrosionsinhibitoren enthalten; Öl/Hydraulikmedien müssen auf Petroleumbasis sein, sofern nicht anders angegeben
• Betriebslebensdauer und erforderlicheres Drehmoment hängen von Medium, Drehzahl und Betriebszyklus ab; das Drehmoment zum Drehen steigt bei bestimmten Medien und im Trockenlauf
• Anwendungen im Dauerbetrieb nahe der maximalen Drehzahl oder bei erhöhten Temperaturen erfordern ggf. alternative Dichtungsmaterialien und eine passende Serienauswahl

Technische Spezifikationen

• Maximaler Druck: 7.500 PSI [515 BAR]
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Gehäusematerial: Kohlenstoffstahl (schwarze Oxidierung); Edelstahloption verfügbar
• Wellenmaterial: Kohlenstoffstahl (schwarze Oxidierung); Edelstahloption verfügbar
• Anschlussarten: NPT und BSPP (modellabhängig; NPT-Modelle können O-Ring-Flanschdichtung anbieten)
• Anzahl Durchgänge: 4 unabhängige Durchgänge
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (mit Inhibitoren), Chemikalien (ausgewählte Serien), DI/Leitungswasser (ausgewählte Serien), Lebensmittelgeeignet (ausgewählte Serien)
• Integration mit Standard-Schleifringen für kombinierte Fluid-/Elektroübertragung möglich
